Detalle del producto

Las Resistencias de Puesta a Tierra del Neutro (NGRs) se utilizan para limitar las corrientes de falla, garantizando la seguridad tanto de los equipos como del personal dentro de los sistemas industriales. Ubicadas entre el punto neutro y tierra, las NGRs aumentan la resistencia total en caso de una falla a tierra, limitando así la corriente a una magnitud segura.

Las ventajas de las NGRs incluyen:

Reducir las corrientes de falla monofásicas y proteger cada equipo en las redes eléctricas de MT,

Reducir las sobretensiones transitorias que pueden ocurrir durante una falla a tierra, y ser monitoreadas y utilizadas para activar el relé de falla a tierra,

Aumentar la protección de generadores, transformadores y equipos relacionados,

Reducir los costos de operación/mantenimiento,

Aumentar la seguridad,

Proporcionar medios de protección simples, confiables y selectivos,

Permitir el uso de equipos, y en particular de cables con niveles de aislamiento más bajos que en un escenario de neutro aislado

Reducir la tensión de paso

El valor de la corriente de falla debe limitarse a un valor que pueda ser manejado de forma segura por la máquina o el transformador. También debe ser lo suficientemente alto como para ser detectado por los relés de protección contra fallas a tierra. Si el valor de resistencia de la NGR es demasiado alto, la corriente de falla será muy baja y no podrá activar el relé de protección contra fallas a tierra durante las condiciones de falla a tierra.

En una conexión trifásica en estrella, las capacitancias se forman con tierra. En caso de una falla a tierra, estas capacitancias pueden cargarse con la tensión de línea y pueden causar sobretensiones transitorias. La NGR debe tener un valor que permita una corriente de paso que permita descargar las capacitancias.

Las resistencias también se clasifican según el tiempo durante el cual pueden soportar la corriente de falla. Las duraciones típicas son de 5-10 segundos. Las resistencias con clasificación de tiempo prolongado se utilizan en sistemas donde la confiabilidad del sistema es crítica, por ejemplo, en las industrias petroleras, minas, etc. En estas situaciones, se utilizan resistencias altas para soportar largos períodos de falla a tierra. Cuando ocurre una falla a tierra en una fase, se generará una alarma. Sin embargo, el sistema continúa funcionando hasta la siguiente parada programada.

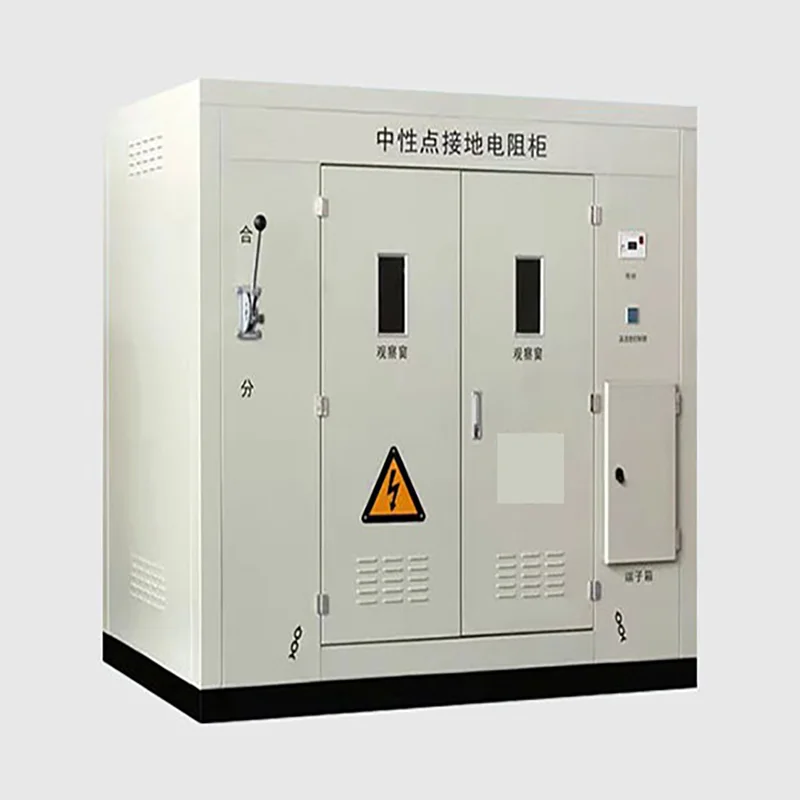

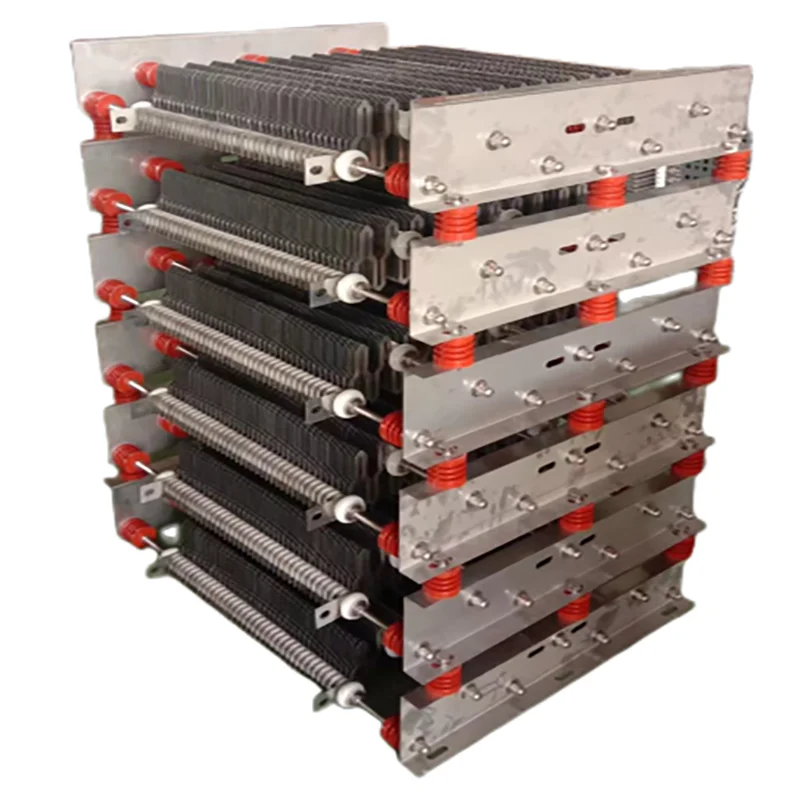

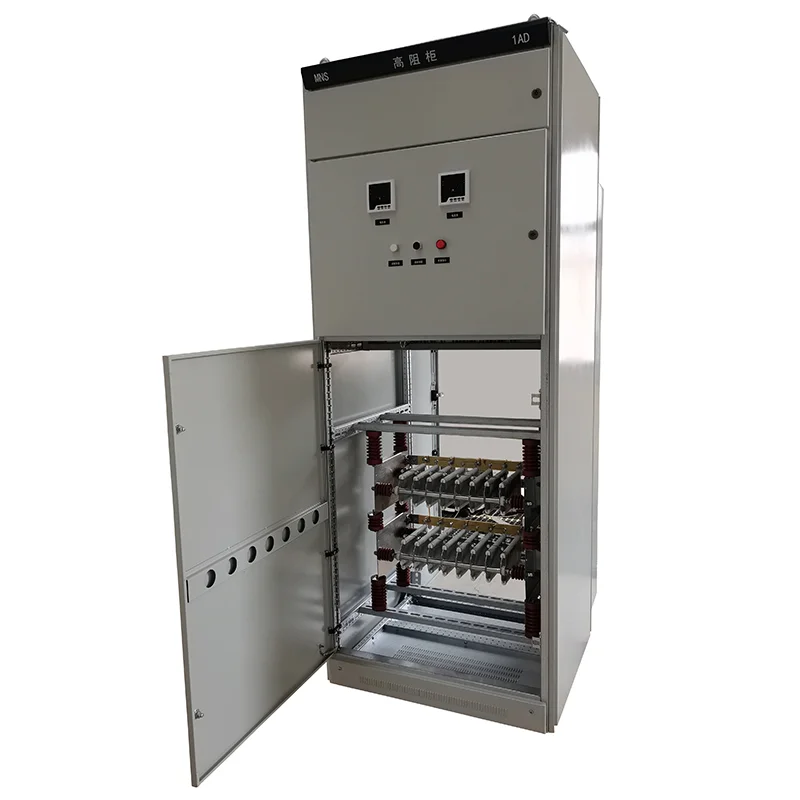

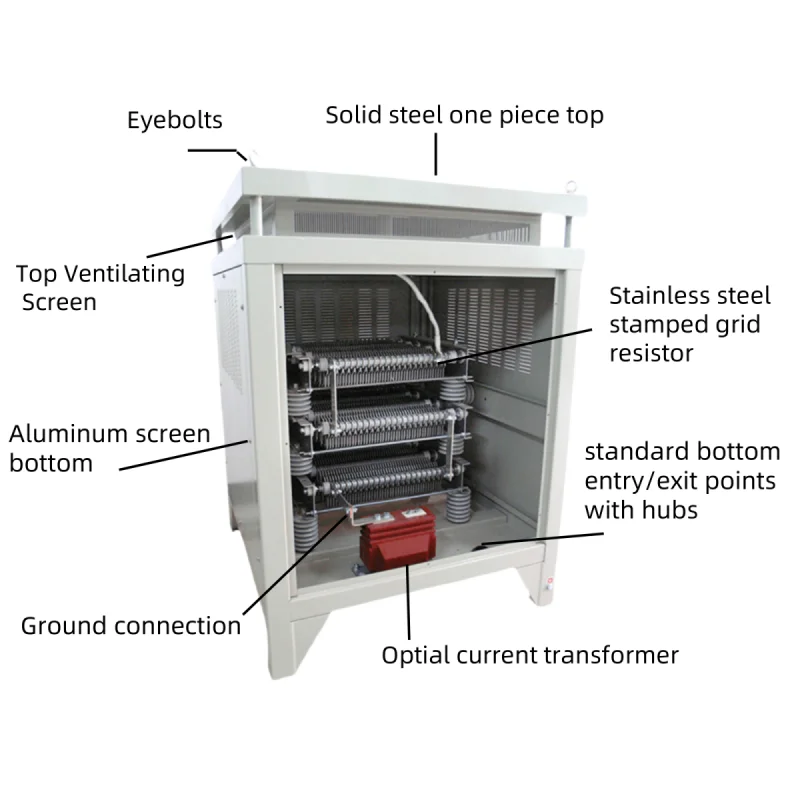

Las Resistencias de Puesta a Tierra del Neutro están diseñadas para absorber una gran cantidad de energía sin exceder las limitaciones de temperatura definidas en IEEE 32. Las NGRs de weifan pueden utilizarse tanto en instalaciones interiores como exteriores. El punto neutro se conecta mediante un aislador pasante de porcelana o un cable de alta tensión (XLPE), normalmente (sección transversal mínima = 70mm2 de cobre o 95mm2 de aluminio) desde la parte inferior, superior o lateral. El grado de protección más común preferido para las NGRs es IP 23, ya que permite que los elementos resistivos se enfríen más fácilmente. Debido a que los elementos resistivos están fabricados completamente de acero inoxidable, pueden soportar condiciones ambientales extremas y, por lo tanto, son adecuados tanto para zonas costeras como desérticas. Las NGRs se suministran con instrucciones de mantenimiento e instalación que incluyen los ajustes de relé recomendados. weifan proporciona asistencia técnica completa para cumplir con sus especificaciones o las condiciones del sitio.

Opciones de NGR

Se proporcionan soportes elevados para garantizar la distancia al suelo y la seguridad

Unidades especialmente diseñadas para ubicaciones peligrosas y extremas (a prueba de explosiones, certificadas ATEX)

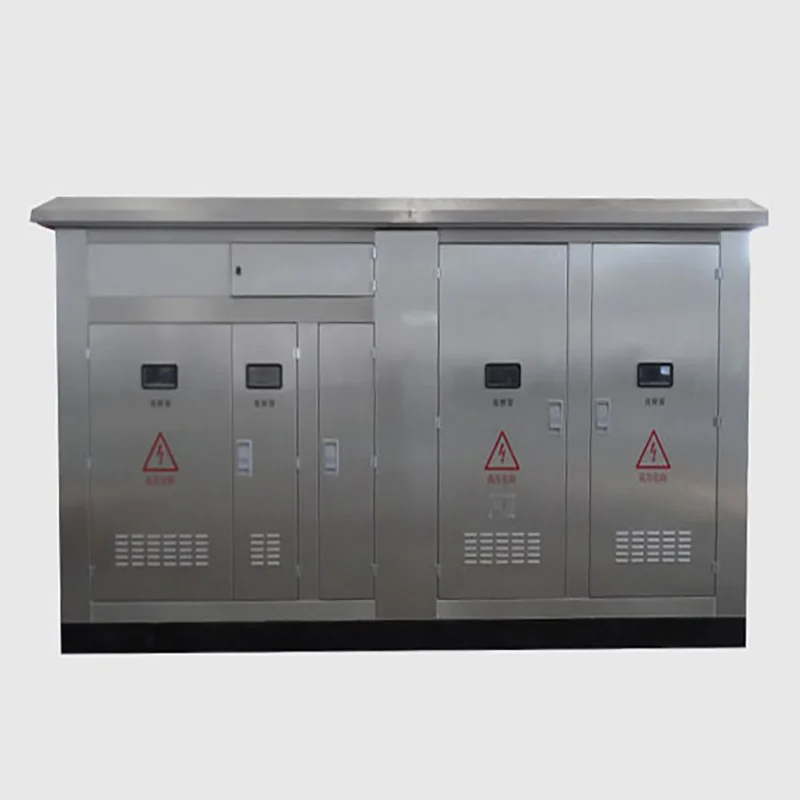

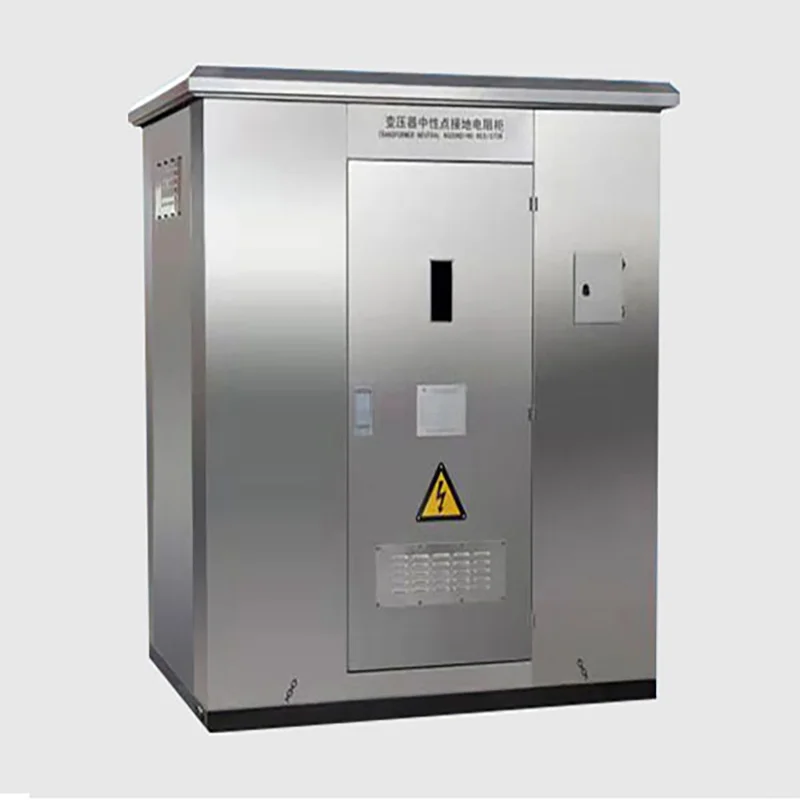

Envolventes de acero inoxidable o aluminio bajo demanda

Instalación de transformadores de tensión

Instalación de relés de protección

Los aisladores pasantes de entrada de porcelana pueden montarse en la parte superior o lateral de la envolvente

Instalación de transformadores de puesta a tierra
