Detalle del producto

General

Los productos de la serie YB() son un conjunto de equipos que integra los equipos de maniobra de MT, el transformador y los equipos de distribución de BT según un esquema de conexión predeterminado. Esta serie de subestaciones es adecuada para unidades residenciales, hoteles, grandes obras y edificios de gran altura, con una tensión de 12 kV /24 kV/36 kV/40,5 kV, una frecuencia de 50 Hz y una capacidad inferior a 2500 kVA.

Entorno de servicio

a) Temperatura del aire: temperatura máxima: +40℃; temperatura mínima: -25℃
b) Humedad: humedad media mensual 95%; humedad media diaria 90%.
c) Altitud sobre el nivel del mar: altitud máxima de instalación: 2500 m
d) Aire ambiente sin contaminación aparente por gases corrosivos o inflamables, vapor, etc.
e) Sin vibraciones violentas frecuentes

Principales especificaciones técnicas

Nombre	Unidad	Equipo de AT	Transformador	Equipo de BT
Tensión nominal	kV	12/24/36	(12/24/36)/0.4	0.4
Corriente nominal	A	630	3/75-150/3750	Inferior a 4000
Frecuencia	Hz	50
Capacidad nominal	kVA	50-2500
Resistencia a Pfr	kV	42/50/70/95		2.5
BIL	kV	75/125/170/185
Grado de protección de la envolvente		IP23	Tipo aceite 55; tipo seco 65	IP23
Nivel de ruido	dB
Dimensiones exteriores	mm	Según el esquema del circuito de conexión primaria
Sala de AT		Sala de BT		Sala del transformador

Características principales del diseño

La envolvente de la subestación está diseñada de acuerdo con tecnología avanzada extranjera y las condiciones reales de uso. Ofrecemos diversos tipos de materiales para la envolvente, como aleación de aluminio, acero compuesto, panel de acero inoxidable y materiales no metálicos (fibra de vidrio).

El lado de AT utiliza un interruptor-seccionador bajo carga o un interruptor automático de vacío. El transformador puede ser de tipo aceite, tipo herméticamente sellado o tipo seco.

La cubierta de la caja tiene una estructura de doble capa y el espacio entre las capas está relleno de espuma. Hay paneles independientes en las salas de AT y BT, y en la sala del transformador se instalarán un controlador térmico automático, un calentador y equipos de refrigeración.

Nota: ofrecemos productos especiales personalizados de acuerdo con los requisitos del cliente.

Características de la subestación prefabricada de 36 kV/40,5 kV

Este tipo de subestaciones tiene un lado de AT de 40,5 kV, un lado de BT de 0,4-12 kV y es un equipo completo trifásico para exteriores. Se utiliza ampliamente en ciudades, pueblos, fábricas, campos petrolíferos, muelles, etc. También se utiliza en algunos lugares de construcción. Sus características son: pequeño volumen, instalación conveniente, bajo coste, alto nivel de automatización y funcionamiento seguro y fiable. La subestación está compuesta por una sala de maniobra de AT, una sala de maniobra de BT, una sala de relés y una sala del transformador.

Principales especificaciones técnicas para la subestación prefabricada de 36 kV/40,5 kV

Nombre	Unidad	Equipo de AT	Transformador	Equipo de BT
Tensión nominal	kV	40.5	40.5/12/0.69/0.4	12/6.3/0.69/0.4
Corriente nominal	A	Inferior a 1250		Inferior a 4000
Frecuencia	Hz	50
Capacidad nominal	kVA	1250-20000
Resistencia a Pfr	kV	70/95		42/2.5(Auxiliar)
BIL	kV	170/185		75
Grado de protección de la envolvente		IP23	Tipo aceite 55; tipo seco 65	IP23
Nivel de ruido	dB
Dimensiones exteriores	mm	Según el esquema del circuito de conexión primaria

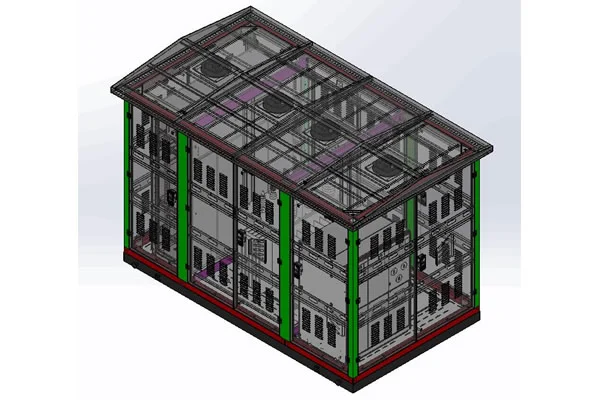

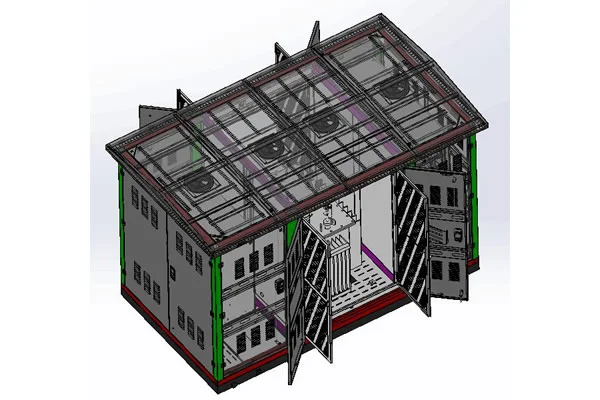

Subestación de transformador prefabricada de 36 kV/40,5 kV

Principales esquemas del circuito de conexión primaria para la subestación (40,5 kV)

Nota: ofrecemos productos especiales personalizados de acuerdo con los requisitos del cliente.

Estos equipos también pertenecen a la categoría de subestaciones prefabricadas, con una función compacta y especial en la que los equipos de AT, BT y el transformador están instalados bajo tierra. Se puede acceder a ellos a través de un pozo.

Esta subestación es adecuada para su instalación en franjas ajardinadas y parques. Los clientes pueden elegir entre el tipo semienterrado o el tipo completamente enterrado.

Esquema de la subestación semienterrada

Diagrama esquemático de la subestación completamente enterrada
