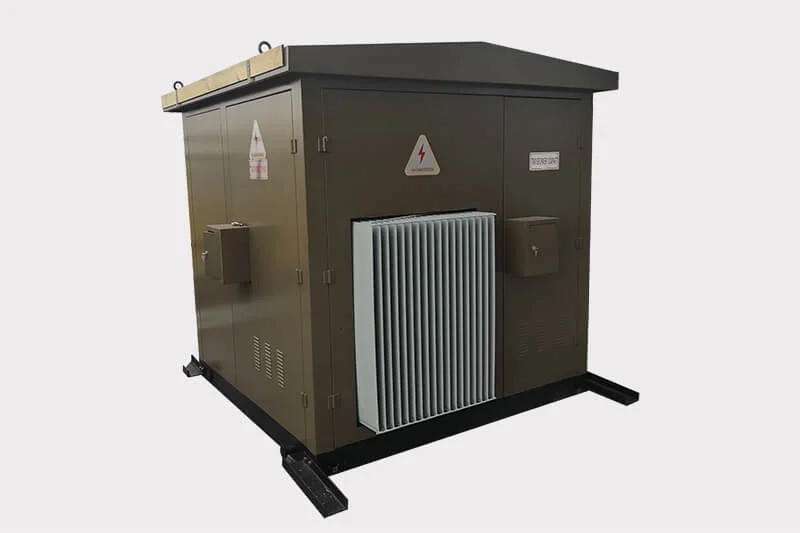

Subestación de transformador prefabricada de China (Transformador Combinado)
Subestación inteligente tipo caja:
La subestación prefabricada tipo caja es uno de los equipos de distribución más económicos, convenientes, eficaces y modernos. Integra un gabinete de interruptores de alta tensión de 12 kV (24 kV y 36 kV disponibles), un transformador y un gabinete de interruptores de baja tensión, y es móvil y ensamblada en fábrica.
La subestación prefabricada tipo caja (denominada en adelante subestación tipo caja) presenta numerosas ventajas, como conjunto completamente integrado, dimensiones reducidas, poca superficie ocupada, ubicación en el centro de carga, mejora de la calidad del suministro eléctrico, reducción de las pérdidas del circuito, reducción del tiempo de suministro eléctrico, ubicación flexible, adaptación al entorno de instalación, montaje sencillo, funcionamiento fiable, baja inversión, rápida puesta en servicio, etc. Se utiliza ampliamente en la distribución eléctrica urbana, edificios de gran altura, zonas residenciales, parques y autopistas, así como en campos petrolíferos, empresas industriales y mineras y zonas de construcción temporal. El producto cumple con las normas GB/T17467-1998 y DL/T537-1993.
Características funcionales:
Tensión del sistema: 12 kV (24 kV y 36 kV disponibles); corriente nominal de alta tensión: 630 A o superior;
Equipado con un transformador 3D, reduce las pérdidas y eleva el nivel de capacidad a la clase 11;
Equipado con un transformador 3D, mejora la resistencia térmica del aislamiento hasta la clase H, pudiendo funcionar durante largos períodos a 180;
Equipado con un transformador 3D, reduce el volumen de la caja en 1/4-1/5;
Diseño y fabricación de la red en anillo o del extremo de usuario según los requisitos del usuario;

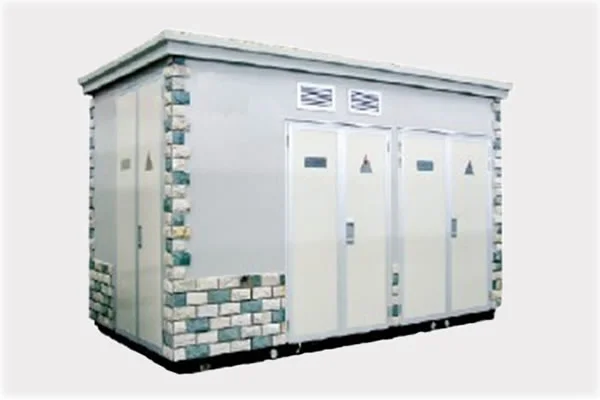

Diseño de la caja con configuración de chapa de acero, configuración compleja o configuración integrada en el paisaje ajardinado según los requisitos del usuario;
Instalación de componentes automáticos para realizar las tres funciones remotas, consultar los datos a distancia, evitar robos y gestionar las tarifas eléctricas;
Conjunto completamente integrado, inteligente, de poca superficie, baja inversión, proyecto de corta duración, ubicación en el centro de carga, ahorro de energía y menores pérdidas, montaje sencillo, adaptación al entorno de instalación, etc.
La envolvente de la subestación está diseñada de acuerdo con tecnología avanzada extranjera y la realidad física. Ofrecemos diversos tipos de materiales para la envolvente, como aleación de aluminio, acero compuesto, paneles de acero inoxidable y materiales no metálicos (fibra de vidrio).
Características principales del diseño
El lado de AT utiliza un interruptor-seccionador bajo carga o un interruptor automático de vacío. El transformador puede ser de tipo aceite, tipo herméticamente sellado o tipo seco.
La caja tiene una estructura de doble capa y el espacio entre las capas está relleno de espuma. Hay paneles independientes en las salas de AT y BT, y en la sala del transformador se instalarán un controlador térmico automático, un calentador y equipos de refrigeración.
Nota: ofrecemos productos especialmente personalizados según los requisitos del cliente.
Technical specifications are not available.
Entorno de servicio
a) Temperatura del aire: Temperatura máxima: +50℃; Temperatura mínima: -55℃
b) Humedad: Humedad media mensual 95%; Humedad media diaria 90%.
c) Altitud sobre el nivel del mar: Altitud máxima de instalación: 2500 m
d) Aire ambiente sin contaminación aparente por gases corrosivos o inflamables, vapor, etc.
e) Sin vibraciones violentas frecuentes
Principales especificaciones técnicas
|
Nombre
|
Unidad
|
Equipo de AT
|
Transformador
|
Equipo de BT
|
|
Tensión nominal
|
kV
|
12/24/36
|
(12/24/36)/0.4
|
0.4
|
|
Corriente nominal
|
A
|
630
|
3/75-150/3750
|
Inferior a 4000
|
|
Frecuencia
|
Hz
|
50
|
||
|
Capacidad nominal
|
kVA
|
50-2500
|
||
|
Resistencia a Pfr
|
kV
|
42/50/70/95
|
2.5
|
|
|
BIL
|
kV
|
75/125/170/185
|
||
|
Grado de protección de la envolvente
|
IP23
|
Tipo aceite 55; tipo seco 65
|
IP23
|
|
|
Nivel de ruido
|
dB
|
|||
|
Dimensiones exteriores
|
mm
|
Según el esquema del circuito de conexión primaria
|
||
General
Los productos de la serie YB() son un conjunto de equipos que integran los equipos de maniobra de MT, el transformador y los equipos de distribución de BT según un esquema de conexión establecido. Esta serie de subestaciones es adecuada para unidades residenciales, hoteles, grandes obras y edificios de gran altura con una tensión de 12 kV /24 kV/36 kV/40,5 kV, una frecuencia de 50 Hz y una capacidad inferior a 2500 kVA.
Entorno de servicio
a) Temperatura del aire: Temperatura máxima: +40℃; Temperatura mínima: -25℃
b) Humedad: Humedad media mensual 95%; Humedad media diaria 90%.
c) Altitud sobre el nivel del mar: Altitud máxima de instalación: 2500 m
d) Aire ambiente sin contaminación aparente por gases corrosivos o inflamables, vapor, etc.
e) Sin vibraciones violentas frecuentes
Principales especificaciones técnicas
| Nombre | Unidad | Equipo de AT | Transformador | Equipo de BT |
| Tensión nominal | kV | 12/24/36 | (12/24/36)/0.4 | 0.4 |
| Corriente nominal | A | 630 | 3/75-150/3750 | Inferior a 4000 |
| Frecuencia | Hz | 50 | ||
| Capacidad nominal | kVA | 50-2500 | ||
| Resistencia a Pfr | kV | 42/50/70/95 | 2.5 | |
| BIL | kV | 75/125/170/185 | ||
| Grado de protección de la envolvente | IP23 | Tipo aceite 55; tipo seco 65 | IP23 | |
| Nivel de ruido | dB | |||
| Dimensiones exteriores | mm | Según el esquema del circuito de conexión primaria | ||
 |
 |
 |
||
| Sala de AT | Sala de BT | Sala del transformador | ||
Características principales del diseño
La envolvente de la subestación está diseñada de acuerdo con tecnología avanzada extranjera y la realidad física. Ofrecemos diversos tipos de materiales para la envolvente, como aleación de aluminio, acero compuesto, paneles de acero inoxidable y materiales no metálicos (fibra de vidrio).
El lado de AT utiliza un interruptor-seccionador bajo carga o un interruptor automático de vacío. El transformador puede ser de tipo aceite, tipo herméticamente sellado o tipo seco.
La caja tiene una estructura de doble capa y el espacio entre las capas está relleno de espuma. Hay paneles independientes en las salas de AT y BT, y en la sala del transformador se instalarán un controlador térmico automático, un calentador y equipos de refrigeración.
Nota: ofrecemos productos especialmente personalizados según los requisitos del cliente.
Características de la subestación prefabricada de 36 kV/40,5 kV
Este tipo de subestación tiene un lado de AT de 40,5 kV, un lado de BT de 0,4-12 kV y es un equipo completo trifásico para exteriores. Se utiliza ampliamente en ciudades, pueblos, fábricas, campos petrolíferos, muelles, etc. También se utiliza en algunos sitios de construcción. Sus características son su pequeño volumen, instalación conveniente, bajo coste, alto nivel de automatización y funcionamiento seguro y fiable. La subestación está compuesta por una sala de interruptores de AT, una sala de interruptores de BT, una sala de relés y una sala del transformador.
Principales especificaciones técnicas para la subestación prefabricada de 36 kV/40,5 kV
|
Nombre
|
Unidad
|
Equipo de AT
|
Transformador
|
Equipo de BT
|
|
Tensión nominal
|
kV
|
40.5
|
40.5/12/0.69/0.4
|
12/6.3/0.69/0.4
|
|
Corriente nominal
|
A
|
Inferior a 1250
|
Inferior a 4000
|
|
|
Frecuencia
|
Hz
|
50
|
||
|
Capacidad nominal
|
kVA
|
1250-20000
|
||
|
Resistencia a Pfr
|
kV
|
70/95
|
42/2.5 (Auxiliar)
|
|
|
BIL
|
kV
|
170/185
|
75
|
|
|
Grado de protección de la envolvente
|
IP23
|
Tipo aceite 55; tipo seco 65
|
IP23
|
|
|
Nivel de ruido
|
dB
|
|||
|
Dimensiones exteriores
|
mm
|
Según el esquema del circuito de conexión primaria
|
||
 |
||||
 |
||||
|
Subestación de transformador prefabricada de 36 kV/40,5 kV
|
||||
Principales esquemas del circuito de conexión primaria para la subestación (40,5 kV)
Nota: ofrecemos productos especialmente personalizados según los requisitos del cliente.
Este equipo también pertenece a la categoría de subestaciones prefabricadas, con una función compacta y especial en la que los equipos de AT, BT y el transformador están instalados bajo tierra. Se puede acceder a él a través de un pozo.
Esta subestación es adecuada para su instalación en franjas ajardinadas y parques. Los clientes pueden elegir entre el tipo semienterrado o el tipo completamente enterrado.
Esquema de la subestación semienterrada
Diagrama esquemático de la subestación completamente enterrada
