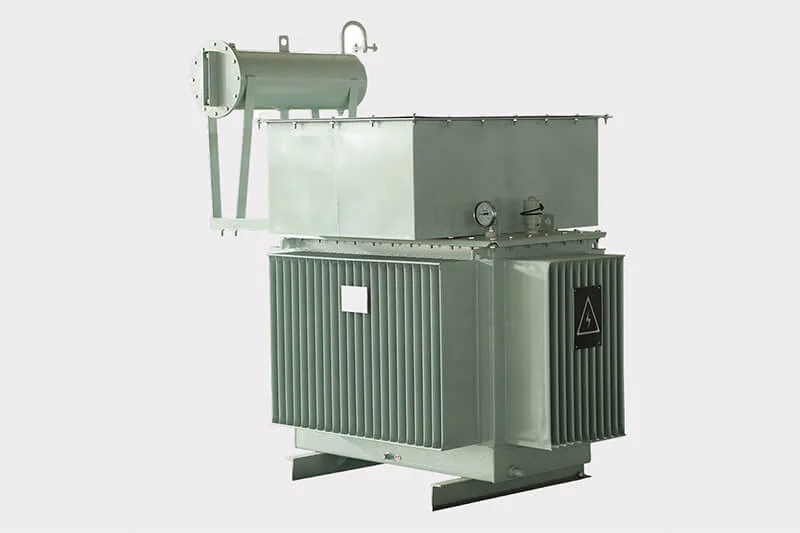

El transformador de distribución trifásico de tipo aceite de 500kVA es fabricado por WEIFAN GROUP ELectric Group en China. Cumple con la norma IEC, ofreciendo...
El transformador de distribución trifásico de tipo aceite de 500kVA es fabricado por WEIFAN GROUP ELectric Group en China. Cumple con la norma IEC, ofreciendo alta calidad y larga vida útil. Admitimos la personalización para diferentes clases de tensión y capacidades….
El transformador de distribución trifásico de tipo aceite de 500kVA es fabricado por WEIFAN GROUP ELectric Group en China. Cumple con la norma IEC, ofreciendo alta calidad y larga vida útil. Admitimos la personalización para diferentes clases de tensión y capacidades. Somos fabricantes profesionales de transformadores y esperamos su cooperación.
Datos técnicos del transformador de distribución de tipo aceite de 6kV a 11kV:
| Capacidad nominal(KVA) | Tensión nominal(KV) | Grupo vectorial | Impedancia(%) | Pérdidas en vacío/ Pérdidas con carga(KW) |
Corriente en vacío(%) |
| 10 | (AT)
11 10.5 10 6.3 6 (BT) 0.4 0.69 |
Yyn0, Dyn11 |
4 |
0.065/0.4 | 3.5 |
| 20 | 0.08/0.52 | 3.0 | |||
| 30 | 0.1/0.63(0.6) | 2.3 | |||
| 50 | 0.13/0.91(0.87) | 2.0 | |||
| 63 | 0.15/1.09(1.04) | 1.9 | |||
| 80 | 0.18/1.31(1.25) | 1.9 | |||
| 100 | 0.2/1.58(1.5) | 1.8 | |||
| 125 | 0.24/1.89(1.8) | 1.7 | |||
| 160 | 0.28/2.31(2.2) | 1.6 | |||
| 200 | 0.34/2.73(2.6) | 1.5 | |||
| 250 | 0.4/3.2(3.05) | 1.4 | |||
| 315 | 0.48/3.83(3.65) | 1.4 | |||
| 400 | 0.57/4.52(4.3) | 1.3 | |||
| 500 | 0.68/5.41(5.15) | 1.2 | |||
| 630 |
4.5 |
0.81/6.2 | 1.1 | ||
| 800 | 0.96/7.5 | 1.0 | |||
| 1000 | 1.15/10.3 | 1.0 | |||
| 1250 | 1.36/12.0 | 0.9 | |||
| 1600 | 1.64/14.5 | 0.8 | |||
| 2000 | 1.96/19.8 | 0.8 | |||
| 2500 | 2.31/23.0 | 0.7 |
Technical specifications are not available.
No drawing available.
