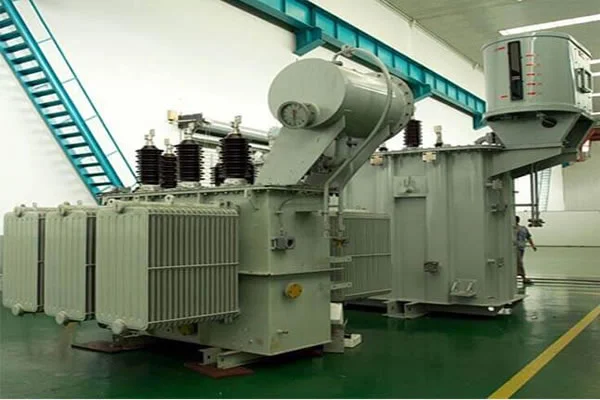

Transformador de distribución de tipo aceite con bajas pérdidas
1.Aplicación
Los transformadores de 3.3kV-36kV están compuestos principalmente por un núcleo de hierro y devanados ubicados en el tanque de aceite, que está lleno de aceite aislante.
Se utilizan principalmente en centrales eléctricas, estaciones de transmisión y distribución de energía como equipos de transmisión eléctrica.
2.Tipo y capacidad nominal
Tipos de productos: Monofásico o trifásico
Dos devanados o tres devanados
Cambiador de tomas de tensión bajo carga o sin carga,
Autotransformador,
Refrigeración natural, refrigeración forzada o refrigeración por aceite, etc.
.Capacidad: 50kVA-5000kVA
.Frecuencia; 50/60Hz
3.Norma
IEC 60076-1:2000, IEC 60076-2:1993, IEC 60076-3:2000, IEC 60076-5:2006, IEC 60137:2003; ANSI, IEEE, AS, etc
Serie de 11kV
| Capacidad (kVA) | Combinación de tensiones | Grupo vectorial | Pérdidas en vacío (W) | Pérdidas con carga (W) (75°C) | Tensión de impedancia (%) | Corriente en vacío (%) | ||
| AT | Rango de tomas de AT | BT | ||||||
| 25 | 6 kV 6.6Kv 10.5kV 11kV | ±5%,±2×2.5% | 0.38 kV 0.4 kV 0.415 kV 0.48 kV | Yyn0 Dyn5 Dyn11 | 100 | 600 | 4.0 | 1.7 |
| 50 | 130 | 870 | 1.6 | |||||
| 63 | 150 | 1040 | 1.5 | |||||
| 80 | 180 | 1250 | 1.4 | |||||
| 100 | 200 | 1500 | 1.3 | |||||
| 125 | 240 | 1800 | 1.2 | |||||
| 160 | 280 | 2200 | 1.1 | |||||
| 200 | 340 | 2600 | 1 | |||||
| 250 | 400 | 3050 | 0.9 | |||||
| 315 | 480 | 3650 | 0.9 | |||||
| 400 | 570 | 4300 | 0.8 | |||||
| 500 | 680 | 5100 | 0.8 | |||||
| 630 | 810 | 6200 | 4.5 | 0.7 | ||||
| 800 | 980 | 7500 | 0.6 | |||||
| 1000 | 1160 | 10300 | 0.55 | |||||
| 1250 | 1360 | 12000 | 0.5 | |||||
| 1600 | 1640 | 14500 | 0.45 | |||||
| 2000 | 1940 | 18500 | 5.5 | 0.4 | ||||
| 2500 | 2300 | 20500 | 0.4 | |||||
Technical specifications are not available.
| Capacidad (kVA) | Combinación de tensiones | Grupo vectorial | Pérdidas en vacío (W) | Pérdidas con carga (W) (75°C) | Tensión de impedancia (%) | Corriente en vacío (%) | ||
| AT | Rango de tomas de AT | BT | ||||||
| 630 | 13.2kV 13.8kV 15 kV 20 kV 22 kV 33 kV 34.5 kV | ±5%,±2×2.5% | 0.38 kV 0.4 kV 0.415 kV 0.48 kV | Yd11 | 1150 | 6200 | 4.5 | 0.9 |
| 800 | 1400 | 7500 | 5.5 | 0.8 | ||||
| 1000 | 1650 | 10300 | 0.7 | |||||
| 1250 | 1950 | 12800 | 0.6 | |||||
| 1600 | 2300 | 14500 | 0.6 | |||||
| 2000 | 2650 | 17100 | 0.6 | |||||
| 2500 | 3100 | 20000 | 0.6 | |||||
| 3150 | 3650 | 23700 | 0.5 | |||||
| 4000 | 4450 | 28100 | 0.5 | |||||
| 5000 | 5200 | 32700 | 0.5 | |||||
| 6300 | 6150 | 36900 | 0.5 | |||||
| 8000 | 8900 | 44000 | 0.4 | |||||
| 10000 | 11600 | 50600 | 6.5 | 0.4 | ||||
|
Capacidad (kVA)
|
Tensión
|
Grupo vectorial
|
Pérdidas en vacío (W)
|
Pérdidas con carga (W)
(75°C)
|
Tensión de impedancia (%)
|
Corriente en vacío (%)
|
||
|
Primaria
|
Rango de tomas (%)
|
Secundaria
|
||||||
|
50
|
33 kV
|
±5%
|
0.38 kV
0.4 kV
0.415 kV
0.48 kV
|
Yyn0
|
6.5
|
1210
|
6.5
|
2.0
|
|
100
|
305
|
2020
|
1.80
|
|||||
|
125
|
340
|
2380
|
1.75
|
|||||
|
160
|
360
|
2830
|
1.65
|
|||||
|
200
|
430
|
3300
|
1.55
|
|||||
|
250
|
510
|
3950
|
1.40
|
|||||
|
315
|
610
|
4750
|
1.40
|
|||||
|
400
|
735
|
5750
|
1.30
|
|||||
|
500
|
870
|
6900
|
1.30
|
|||||
|
630
|
1040
|
8250
|
1.25
|
|||||
|
800
|
1250
|
9900
|
1.05
|
|||||
|
1000
|
1480
|
12150
|
1.00
|
|||||
|
1250
|
1760
|
14600
|
0.90
|
|||||
|
1600
|
2130
|
17500
|
0.85
|
|||||
|
2000
|
2500
|
20680
|
0.75
|
|||||
|
2500
|
2975
|
24500
|
0.75
|
|||||
| Capacidad (kVA) | Tensión | Grupo vectorial | Pérdidas en vacío (W) | Pérdidas con carga (W) (75°C) | Tensión de impedancia (%) | Corriente en vacío (%) | ||
| Primaria | Rango de tomas (%) | Secundaria | ||||||
| 50 | 33 kV | ±5% | 0.38 kV 0.4 kV 0.415 kV 0.48 kV | Yyn0 | 6.5 | 1210 | 6.5 | 2.0 |
| 100 | 305 | 2020 | 1.80 | |||||
| 125 | 340 | 2380 | 1.75 | |||||
| 160 | 360 | 2830 | 1.65 | |||||
| 200 | 430 | 3300 | 1.55 | |||||
| 250 | 510 | 3950 | 1.40 | |||||
| 315 | 610 | 4750 | 1.40 | |||||
| 400 | 735 | 5750 | 1.30 | |||||
| 500 | 870 | 6900 | 1.30 | |||||
| 630 | 1040 | 8250 | 1.25 | |||||
| 800 | 1250 | 9900 | 1.05 | |||||
| 1000 | 1480 | 12150 | 1.00 | |||||
| 1250 | 1760 | 14600 | 0.90 | |||||
| 1600 | 2130 | 17500 | 0.85 | |||||
| 2000 | 2500 | 20680 | 0.75 | |||||
| 2500 | 2975 | 24500 | 0.75 | |||||
