Detalle del producto

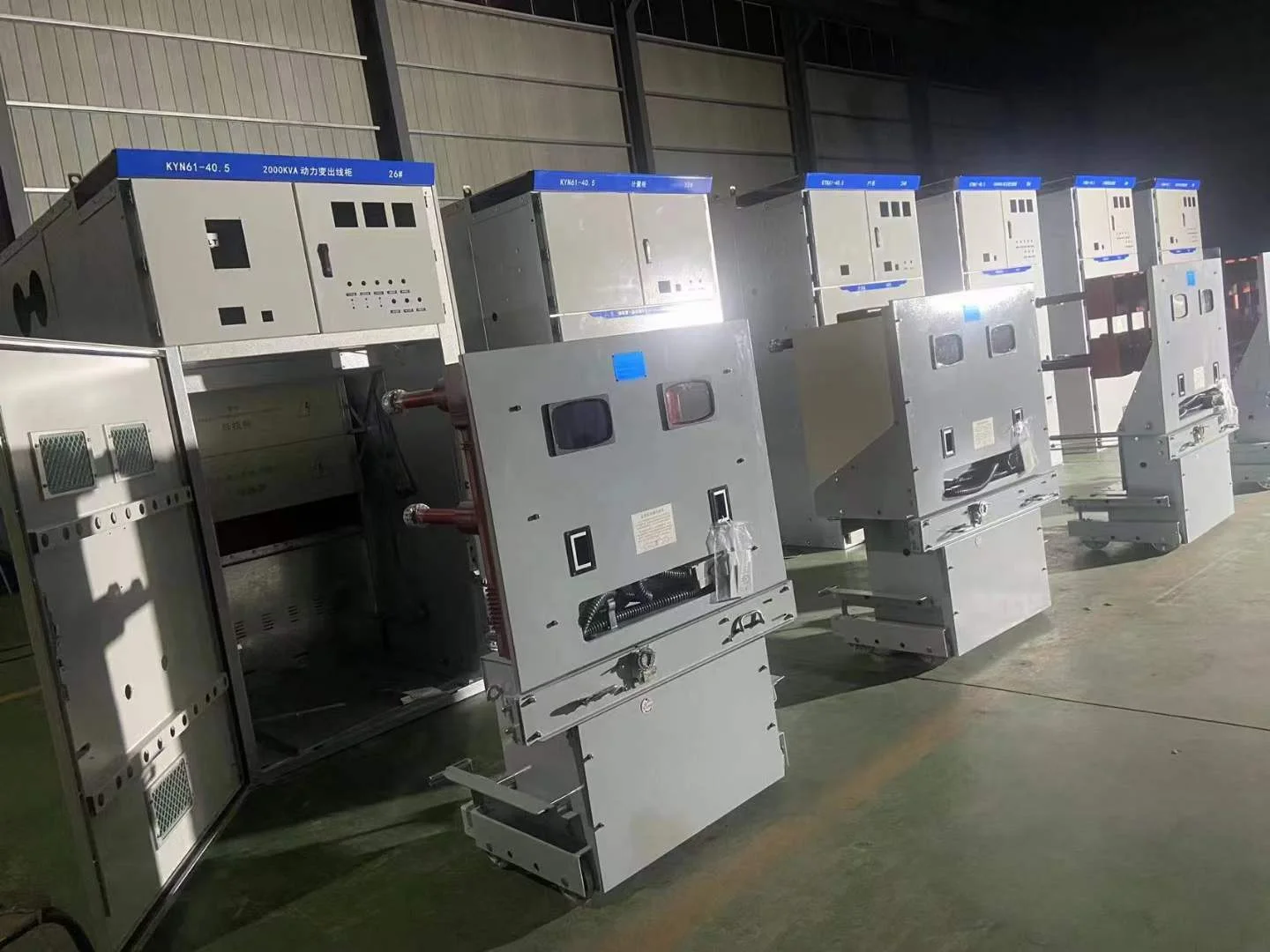

KYN61-40.5 equipo de maniobra extraíble con envolvente metálica aislado en aire, igual que Unigear Z3.2. Está diseñado como un panel de tipo módulo extraíble equipado con interruptores automáticos de vacío extraíbles VD4-36E, VD4-40.5….

KYN61-40.5 Equipo de maniobra de media tensión

Generalidades:

KYN61-40.5 (igual que Unigear Z3.2) equipo de maniobra extraíble con envolvente metálica aislado en aire (en adelante, «equipo de maniobra») es un tipo de equipo de maniobra de MT.

Está diseñado como un panel de tipo módulo extraíble, y la parte extraíble está equipada con el interruptor automático de vacío extraíble VD4-36E, VD4-40.5 fabricado por Cooper Nature Company. También puede equiparse con carro de aislamiento, carro de PT, carro de fusibles, etc. Es aplicable a sistemas eléctricos de CA trifásica de 50/60 Hz y se utiliza principalmente para la transmisión y distribución de energía eléctrica, así como para el control, protección y supervisión del circuito.

Normas y especificaciones:

IEC60694 Requisitos técnicos comunes de los equipos de maniobra y control de alta tensión
IEC62271-200 Equipos de maniobra y control de CA con envolvente metálica para tensiones nominales de 1kV~52kV
IEC62271-100 Equipos de maniobra y control de alta tensión – Parte 100: Interruptores automáticos de CA de alta tensión
GB3906 Equipos de maniobra y control de CA con envolvente metálica de 3.6~40.5kV
GB1984 Interruptor automático de corriente alterna de alta tensión
GB/T11022 Requisitos técnicos comunes de los equipos de maniobra y control de alta tensión

DL/T404 Equipos de maniobra y control de CA con envolvente metálica de 3.6~40.5kV

Condiciones de servicio:

a. Temperatura ambiente: Temperatura máxima:+40℃ Temperatura mínima: -15℃
b. Humedad ambiente: HR media diaria no superior al 95%; HR media mensual no superior al 90%
c. Altitud no superior a 2500m;
d. El aire circundante no presenta contaminación por polvo, humo, gases corrosivos o inflamables, vapor o niebla salina;
