Generalidades

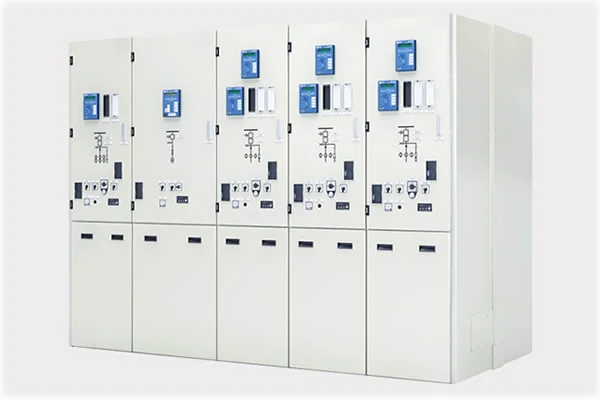

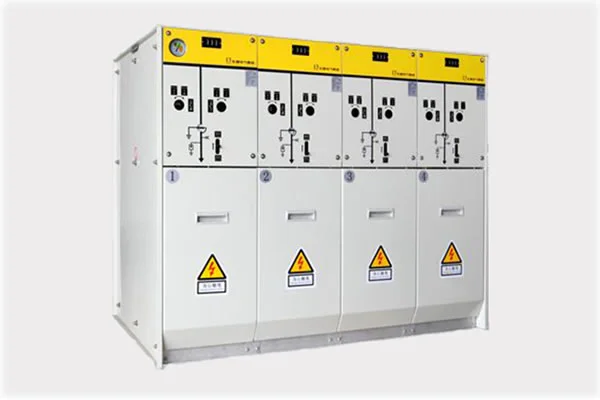

Equipo de maniobra con envolvente metálica aislado en gas SF6, RGIS-G20, diseñado para sistemas trifásicos de 3 hilos y 50/60 Hz de hasta 40.5kV.
La tensión nominal del equipo de maniobra es de hasta 40.5kV y cuenta con interruptores automáticos de vacío instalados horizontal o verticalmente. El equipo de maniobra incluye interruptores automáticos de vacío, medidores, relés, etc. El equipo de maniobra está certificado por el Instituto de Alta Tensión de Xi’an.
Características
Compacidad, automatización,
Alta fiabilidad y seguridad, fácil ampliación,
Instalación sencilla, economía.
Estructura fija
El equipo de maniobra consta de compartimentos de barras colectoras y un compartimento de interruptor automático que están sellados herméticamente a presión con gas SF6.
● Envolvente de acero inoxidable soldada
● Diseño modular
● Conducto para alivio de presión
● Paneles acoplados mediante conectores de barras colectoras enchufables
● Sistema de conexión de cables con cono interior enchufable
Calificación ambiental
Con el fin de simplificar el mantenimiento del equipo de maniobra y prolongar su vida útil, analizamos los datos de las pruebas y actualizamos el producto.
Envolvente primaria herméticamente sellada para protección contra las condiciones ambientales (suciedad, humedad, alimañas, insectos y grandes altitudes).
Garantía de calidad
El programa cumple plenamente con los requisitos de ISO.
Technical specifications are not available.
Principales especificaciones técnicas
| 1 | Tensión nominal | kV | 7.2/12 |
| 2 | Tensión soportada nominal a frecuencia industrial | kV | 40/50/60 |
| 3 | Tensión soportada nominal al impulso tipo rayo | kV | 75/95/125 |
| 4 | Presión nominal del gas aislante, absoluta, 20℃ | KPa | 110 |
| 5 | Frecuencia nominal | A | 50/60 |
| 6 | Corriente nominal de la barra colectora | A | hasta 3150 |
| 7 | Corriente nominal del alimentador | A | 630/1250/2000 |
| 8 | Corriente nominal de corta duración 4s | kA | 20/25/31.5/40 |
| 9 | Corriente nominal de interrupción de cortocircuito del interruptor automático | kA | 20/25/31.5/40 |
| 10 | Corriente nominal de cierre de cortocircuito del interruptor automático | kA | 50/63/80/100 |
| 11 | Presión nominal de llenado, absoluta, 20℃ | kPa | 130 |
| 12 | Grado de protección(IEC 60529,DIN VDE 0470) | IP65 | |
| 13 | Dimensiones: Altura*Profundidad*Anchura | 2300*1455*600/650 |
Principales especificaciones técnicas
| 1 | Tensión nominal | kV | 24/25.8 |
| 2 | Tensión soportada nominal a frecuencia industrial | kV | 60/75/85 |
| 3 | Tensión soportada nominal al impulso tipo rayo | kV | 125/145/155 |
| 4 | Presión nominal del gas aislante, absoluta, 20℃ | KPa | 110 |
| 5 | Frecuencia nominal | A | 50/60 |
| 6 | Corriente nominal de la barra colectora | A | hasta 3150 |
| 7 | Corriente nominal del alimentador | A | 630/1250/2000 |
| 8 | Corriente nominal de corta duración 4s | kA | 20/25/31.5/40 |
| 9 | Corriente nominal de interrupción de cortocircuito del interruptor automático | kA | 20/25/31.5/40 |
| 10 | Corriente nominal de cierre de cortocircuito del interruptor automático | kA | 50/63/80/100 |
| 11 | Presión nominal de llenado, absoluta, 20℃ | kPa | 130 |
| 12 | Grado de protección (IEC 60529,DIN VDE 0470) | IP65 | |
| 13 | Dimensiones: Altura*Profundidad*Anchura | 2300*1720*600/650 |
Principales especificaciones técnicas
| 1 | Tensión nominal | kV | 33/40.5 |
| 2 | Tensión soportada nominal a frecuencia industrial | kV | 85/95/110 |
| 3 | Tensión soportada nominal al impulso tipo rayo | kV | 175/185/200 |
| 4 | Presión nominal del gas aislante, absoluta, 20℃ | KPa | 110 |
| 5 | Frecuencia nominal | A | 50/60 |
| 6 | Corriente nominal de la barra colectora | A | hasta 3150 |
| 7 | Corriente nominal del alimentador | A | 630/1250/2000 |
| 8 | Corriente nominal de corta duración 4s | kA | 20/25/31.5/40 |
| 9 | Corriente nominal de interrupción de cortocircuito del interruptor automático | kA | 20/25/31.5/40 |
| 10 | Corriente nominal de cierre de cortocircuito del interruptor automático | kA | 50/63/80/100 |
| 11 | Presión nominal de llenado, absoluta, 20℃ | kPa | 130 |
| 12 | Grado de protección(IEC 60529,DIN VDE 0470) | IP65 | |
| 13 | Dimensiones: Altura*Profundidad*Anchura | 2400*1760*600/800 |
