WEIFAN GROUP RMR series es una Unidad de Red en Anillo SF6 completamente aislada y cumple con las normas GB/IEC. El armario es adecuado para...
WEIFAN GROUP RMR series es una Unidad de Red en Anillo SF6 completamente aislada y cumple con las normas GB/IEC. El armario es adecuado para instalaciones interiores y exteriores. Se utiliza ampliamente en sistemas de distribución de redes en anillo industriales y civiles, subestaciones, zonas residenciales urbanas, etc….

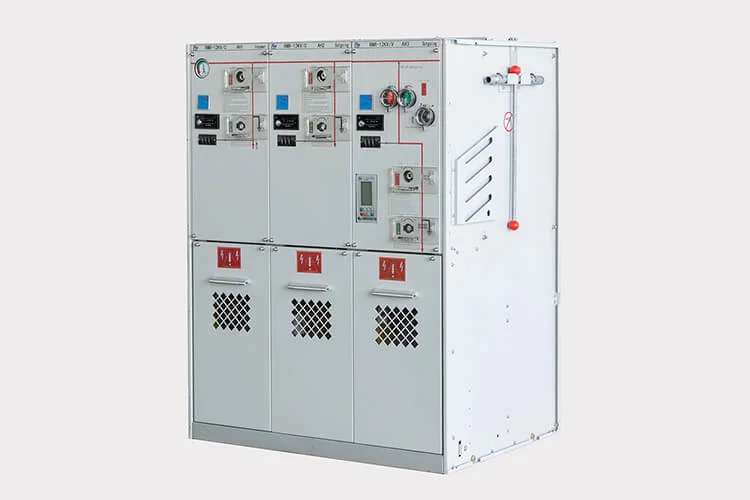

Unidad de Red en Anillo SF6 tipo RMR-12/24N
1. La serie RMR es una Unidad de Red en Anillo SF6 completamente aislada. Este producto cumple con las normas GB/IEC y presenta un diseño de armario de interruptores combinado de alta seguridad. Uno de los principales componentes es el interruptor automático y el interruptor bajo carga, con un alto nivel técnico, tecnología avanzada, rendimiento estable y funcionamiento seguro y fiable. La Unidad de Red en Anillo SF6 de la serie RMR integra varias unidades funcionales y el conjunto de barras de conexión en una caja de gas SF6 sellada, sin ninguna parte activa expuesta, con las ventajas de estar completamente aislada, sin necesidad de mantenimiento de las partes activas, volumen reducido, estructura compacta, funcionamiento cómodo, etc. El panel de acero inoxidable del armario tiene un espesor de 3.0mm, lo que puede prevenir eficazmente la humedad y la corrosión causada por la niebla salina. Los productos han superado las pruebas de interrupción y cierre, la prueba de estabilidad térmica y dinámica, la prueba de estanqueidad y la prueba mecánica, etc., garantizando al máximo la seguridad de las personas y los equipos. El armario es adecuado para instalaciones interiores y exteriores y no se ve afectado por el entorno externo, ofreciendo un alto rendimiento frente a condiciones ambientales adversas. La Unidad de Red en Anillo SF6 de la serie RMR se utiliza ampliamente en sistemas de distribución de redes en anillo industriales y civiles y en terminales de suministro eléctrico, siendo especialmente adecuada para pequeñas subestaciones de distribución secundaria, zonas residenciales urbanas y otros lugares.
2. Normas y especificaciones
2.1 Fabricación del equipo de maniobra
El equipo de maniobra cumple con las siguientes especificaciones de acuerdo con las publicaciones IEC correspondientes:
—-IEC62271-200 —-IEC62271-100
—-GB3804-2004 —-GB3906-1991
—-GB16926-1997 —-GB/T11022-1999
2.2 Condiciones de funcionamiento
2.2.1 Condiciones normales de funcionamiento Diseñado según la norma correspondiente, con los siguientes valores límite:
a) Temperatura del aire: ±40 ; Promedio diario ≤25°C ℃
b) Altitud sobre el nivel del mar: Altitud máxima de instalación: 4000m
c) Viento: inferior a 35m/s;
d) Intensidad sísmica: no superior a 8 grados;
3. Principales nuevas ventajas de RMR
3.1 Características del tanque de gas SF6:
RMR utiliza gas SF6 (hexafluoruro de azufre) como medio de aislamiento y extinción.
El SF6 está contenido en un tanque de acero inoxidable soldado, que está sellado de por vida. El sistema de presión se define como un sistema sellado de por vida con una vida útil de funcionamiento superior a 30 años. La tasa de fuga es inferior al 0.1% por año. Para garantizar una soldadura fiable y hermética, todos los trabajos de soldadura se realizan mediante robots controlados por ordenador. Los aisladores pasantes eléctricos y mecánicos que atraviesan el tanque están fijados y sellados al tanque mediante juntas tóricas de alta calidad. El aislador pasante mecánico cuenta además con un eje giratorio que conecta el eje del interruptor con el eje correspondiente del mecanismo. El eje giratorio está sellado mediante un conjunto doble de sellos de gas. Todos los tanques de SF6 deben superar una prueba de fugas antes del llenado de gas. La prueba de fugas y el llenado de gas se realizan dentro de una cámara de vacío. El primer paso de la prueba de fugas consiste en evacuar simultáneamente todo el aire del interior del tanque de SF6 y de la cámara de vacío. A continuación, el tanque de SF6 se llena con helio. Debido a las características del helio, esta prueba detectará todas las posibles fugas. Si el tanque de SF6 supera esta prueba, el helio se evacúa y se sustituye por SF6. El tanque de SF6 tiene un grado de protección IP65 y puede sumergirse en agua manteniendo sus funciones de forma satisfactoria.
Technical specifications are not available.
4.1 Esquemas principales de aplicación en interiores & aplicación de disposición
| Combinación CCC | Combinación VVV |
 |
 |
 |
 |
| Combinación CVC/CCV/CVV/VCV | Combinación CCF/CFC/CFF/FCF/CCF |
 |
 |
 |
 |
Las dimensiones de todas las combinaciones anteriores son las mismas: 1020×750×1345mm
4.2 Esquemas especiales de aplicación en interiores requeridos & aplicación de disposición
| Combinación CFV | Combinación CFF/FFF |
 |
 |
 |
 |
Si se requiere añadir paneles adicionales como: C,F,V, o unidad de medición, conector de cable, consulte con nosotros antes de realizar el pedido.
Función y dimensiones del módulo estándar
| Tipo | Función del tipo | Anchura(mm) |
| C | Interruptor bajo carga | 325 |
| F | Combinación de interruptor-fusible | 325 |
| VCB | Interruptor de 3 posiciones+VCB | 325 |
| M | Módulo de medición | 700 |
| Sv | Sección de barra colectora +VCB | 650 |
| Las dimensiones de las unidades restantes son las mismas: 325mm | ||
Nota:
Las dimensiones de todas las combinaciones anteriores son las mismas: 1020×750×1345mm.
| N.º | Elemento | Unidad | Datos | |
| 1 | Tensión nominal | 12/24 | ||
| 2 | Resistencia a frecuencia industrial | Seco | kV | 42/50 |
| Húmedo | ||||
| Tensión soportada al impulso tipo rayo (valor pico) | 75/65 | |||
| 3 | Corriente nominal | 630/1250 | ||
| 4 | Corriente nominal de interrupción de cortocircuito (pico) | kA | 20 | |
| 5 | Corriente nominal de interrupción de circuito cerrado | A | 630/1250(C) | |
| 6 | Corriente nominal de interrupción de carga de cables | A | 50(C) | |
| 7 | Corriente nominal de interrupción de carga de cables de línea | A | 10(C) | |
| 8 | Corriente nominal de interrupción de transformador fuera de circuito | A | 16 | |
| 9 | Corriente nominal de cierre (pico) | kA | 50/2.5(interruptor principal/puesta a tierra) | |
| 10 | Corriente nominal soportada (pico) | |||
| 11 | Corriente nominal soportada durante corto tiempo | 16/20 | ||
| 12 | Tiempo nominal soportado durante corto tiempo | s | 3/4 | |
| 13 | Vida mecánica | veces | C/F(2000)，v(10000) | |
| 14 | Barra colectora principal | A | 630/1250 | |
| 14 | Presión nominal de SF6 (20℃) | MPa | 0.014 | |
| 15 | Tasa de fuga anual de SF6 | % | ≤0.05 | |
| 16 | Tensión de potencia nominal del circuito secundario | kv | 2 | |
| 17 | Tensión de frecuencia industrial de 1 min del circuito secundario | V | AC220/DC48/DC24 | |
| 18 | Grado de protección | Tanque de gas | IP65 | |
| 19 | Panel RMU instalado en interiores | IP3X | ||
| 20 | Panel RMU con envolvente exterior | IP54 | ||
Si tiene algún requisito especial, consulte con nosotros antes de realizar el pedido. Por ejemplo:
1, Corriente elevada de 1250A.
2, Corriente de interrupción elevada;
3, Mayor aislamiento.
Interruptor bajo carga
El interruptor bajo carga es un interruptor-seccionador y de puesta a tierra de 3 posiciones que utiliza gas SF6 como medio de extinción del arco; las posiciones del interruptor son cerrado-abierto-puesto a tierra. En la posición abierta, el interruptor cumple los requisitos del seccionador
| Interruptor bajo carga de 3 posiciones (cerrado, abierto y puesto a tierra)
El mecanismo de resorte consta de una acción de un solo resorte y un mecanismo de operación de doble resorte. Entre ellos, el mecanismo de operación de doble resorte utilizado en la unidad de maniobra puede realizar el disparo automático. |
 |
4.2 Interruptor automático de vacío
| El interruptor automático de vacío RMR utiliza botellas de vacío como interruptores de corriente.
En serie con el circuito principal del interruptor automático está conectado un seccionador/interruptor de puesta a tierra de 3 posiciones. El funcionamiento entre el interruptor automático de vacío y el seccionador/interruptor de puesta a tierra está enclavado mecánicamente. Estructuras compactas y sencillas, y funcionamiento seguro. |
 |
4.3 Fusible
Mediante un dispositivo de disparo, funciona como una combinación de interruptor-fusible. Se instalan dos interruptores de puesta a tierra a ambos lados de los enlaces fusibles para garantizar la seguridad personal de los operadores.
| Ambos interruptores de puesta a tierra se accionan en una sola operación.
El interruptor-fusible y el interruptor de puesta a tierra están enclavados mecánicamente para evitar el acceso no autorizado a los enlaces fusibles. La cubierta inferior que permite acceder al enlace fusible también está enclavada mecánicamente con el interruptor de puesta a tierra. El portafusible está herméticamente sellado, por lo que es resistente al polvo eléctrico y a la humedad. |
 |
Nota: Para la selección de fusibles para la protección del transformador, consulte la norma IEC de fusibles.
5.1 Medidor de presión/densidad del gas
 |
 |
| Medidor de densidad con alarma de baja presión | Medidor de densidad general |
Cada tanque de la RMU está equipado con un medidor de densidad para controlar la presión del gas en su interior. Si la aguja del medidor se encuentra en la zona verde, significa que la presión del tanque de gas es normal; si la aguja se encuentra en la zona roja, significa que la presión del tanque es baja. Es necesario inspeccionar periódicamente el medidor de densidad para garantizar que la presión se encuentre dentro del rango normal. Además, también están disponibles como opción medidores de densidad con alarma de baja presión. El medidor se proporciona según las especificaciones del cliente.
Aislador pasante tipo C
| Aislador pasante tipo C | La conexión de los cables de AT se realiza mediante aisladores pasantes de cable tipo C. Consulte la imagen del lado derecho. Los aisladores pasantes tipo C están fabricados con resina epoxi fundida con conductores moldeados en su interior. Este tipo C se utiliza junto con conectores de cable acodados completamente apantallados, lo que constituye una solución ideal para áreas con problemas de humedad o condensación. |  |
| Indicador de tensión | Cada unidad está equipada con un indicador de tensión con toma de comprobación de fase, que presenta características como funcionamiento estable, alta luminosidad, amplio ángulo de visión y larga vida útil. |  |
| Indicador de falla | El indicador de falla se proporciona como opción para detectar un cortocircuito o una falla a tierra monofásica. Detección precisa e indicación clara. |  |
Los componentes anteriores de la RMU están equipados de serie; para cualquier requisito especial, consulte con nosotros.
TC/TC de secuencia cero
| Los TC/TC de secuencia cero se proporcionan de acuerdo con los requisitos del cliente. a. Se instalan en los aisladores pasantes externos cuando es necesario. El TC debe estar conectado a tierra de forma fiable y no se permite el circuito abierto del lado secundario, ya que podría provocar daños graves en el equipo e incluso poner en peligro a las personas. |  |
Conector de cable acodado y accesorios relacionados
| -Conectores de cable acodados frontales -Conductores de cobre -Núcleos de presión -Terminales de cobre -Conector de cable trasero adicional opcional-Pararrayos adicional tipo conector acodado   |
 |
Manija de operación
| La manija de operación tiene dos lados, para la operación manual tanto del interruptor bajo carga, el interruptor automático como del interruptor de puesta a tierra, |  |
Relé de protección
| El dispositivo de protección RP260 es un relé de protección numérico con alimentación propia. -Protección OC/EF -Informe de fallas -Protección UV/OV -Protección de frecuencia -Otros requisitos son negociables |
 |
Nota:
Las dimensiones anteriores corresponden a una combinación de tres unidades; todas las dimensiones de CCC, FFF,CCV, VVV,CVV, CFV, FFV, CCF son las mismas.
Método de extensión mediante conexión superior
Para una unidad de red en anillo normal combinada con tres unidades, se muestra como referencia la imagen anterior. Si se requieren más unidades de forma especial, consulte con nosotros.
