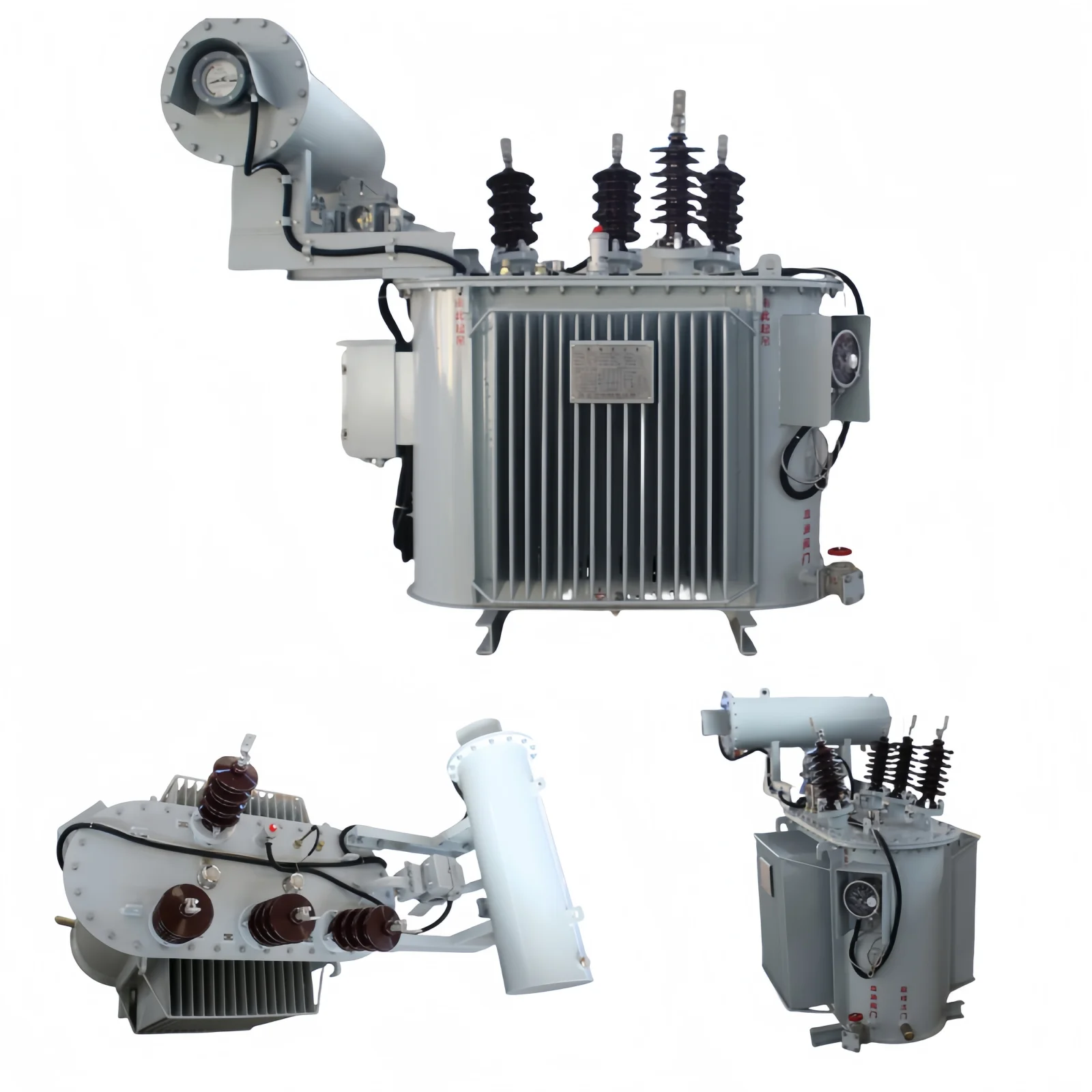

BOBINA DE SUPRESIÓN DE ARCO AJUSTABLE POR VUELTAS

Nuestra empresa ha desarrollado la bobina de supresión de arco WF-XHZ, que utiliza un sistema informático industrial estándar, estructura de bus, diseño de placa de circuito multicapa, pantalla LCD táctil de gran tamaño y visualización de todos los caracteres en chino. Presenta las características de funcionamiento estable y fiable, visualización intuitiva, operación sencilla y gran capacidad de resistencia a las interferencias. Al mismo tiempo, el sistema dispone de funciones completas de configuración de parámetros y consulta de información. El sistema supera las deficiencias de las bobinas de supresión de arco anteriores, que tenían un rango de ajuste reducido, y permite realizar un ajuste completo. Se utilizan algoritmos avanzados, como el método S de aumento de la corriente residual y el método de potencia activa, para seleccionar las líneas de puesta a tierra de alta tensión, logrando una selección de línea precisa y rápida.

Índice de rendimiento:

l Nivel de tensión: 6 kV~66 kV.

l Número de barras colectoras: dos secciones.

l Error de medición de la corriente capacitiva: inferior al 2 %.

l Tiempo de registro: inferior a 20 ms.

l Corriente residual de tierra: inferior a 5 A.

l Alimentación del controlador: CA 220 V, frecuencia nominal: 50 Hz; CC 220 V/110 V, frecuencia nominal: 50 Hz.

l Condiciones ambientales de funcionamiento del controlador: temperatura: -10 °C~+45 °C; humedad: inferior al 95 %.

l Número de líneas seleccionables: 8~42 líneas.

l Interfaz de comunicación: RS232/RS485

Funciones:

l Autocomprobación: inspección automática o manual de fallas internas.

l Alarma: alarma acústica y visual y teletransmisión en caso de desviación de la resonancia más allá del límite y falla de puesta a tierra monofásica.

l Impresión: impresión automática o manual.

l Visualización: la pantalla LCD de gran tamaño puede mostrar el estado de funcionamiento, la corriente capacitiva del sistema, la tensión del neutro, la corriente del neutro, el grado de desviación de la resonancia, la corriente residual, el número de fallas de puesta a tierra monofásicas y el tiempo de inicio y eliminación de la puesta a tierra.

l Teletransmisión: interfaz RS232 y RS422/485 para conexión con el sistema informático de monitorización de la subestación.

l Modo de suspensión: mide en tiempo real el grado de desviación de la resonancia, la posición de la toma y la tensión del neutro, y continúa realizando las mediciones cuando cambia el modo de funcionamiento del sistema.

l Identificación: identifica automáticamente las fallas permanentes y transitorias de puesta a tierra y, al mismo tiempo, conecta o desconecta la bobina de supresión de arco para realizar la compensación.

l Interacción hombre-máquina: control automático o manual de la conmutación, configuración del tiempo y de los datos de funcionamiento, y consulta de información sobre fallas.

l Almacenamiento y estadísticas: se pueden almacenar 500 registros de corriente capacitiva y 500 registros de puesta a tierra.

l Funcionamiento en línea: identifica automáticamente el modo de funcionamiento del sistema y permite realizar

l Alta velocidad de compensación de puesta a tierra: la bobina de supresión de arco ajustable por vueltas adopta una compensación mediante preajuste, que puede compensar una falla de puesta a tierra monofásica en un plazo de 2 ms, reduciendo considerablemente la probabilidad de que una falla de puesta a tierra transitoria se convierta en una falla permanente.

l Alta fiabilidad del sistema: la bobina de supresión de arco ajustable por vueltas presenta una estructura sencilla y alta fiabilidad. La compensación de la bobina de supresión de arco depende en menor medida de la fuente de alimentación y del controlador, por lo que puede continuar realizando la compensación en caso de fallas y anomalías.

l Aislamiento completo entre los sistemas primario y secundario: la protección mediante resistencia de amortiguamiento de la caja de amortiguamiento del dispositivo completo utiliza tecnología de autoactivación mediante SCR para proporcionar doble protección contra cortocircuitos y garantizar el aislamiento completo entre los sistemas primario y secundario.

l Función de protección completa: las funciones de protección diseñadas incluyen bloqueo extremo a extremo de las posiciones de las tomas, bloqueo del ajuste hacia adelante y hacia atrás, bloqueo del ajuste continuo, bloqueo de la acción de puesta a tierra monofásica y otras funciones completas de protección mediante bloqueo, garantizando el funcionamiento seguro y fiable de todo el sistema.

Parámetro técnico:

La instalación de compensación completa de la bobina de supresión de arco serie WF-XHZ puede modificar la corriente inductiva de compensación de la bobina de supresión de arco cambiando la inductancia L. Ventajas: gran adaptabilidad a la red eléctrica, tiempo de respuesta extremadamente corto y detección e identificación automáticas del estado de funcionamiento de la red eléctrica mediante un controlador basado en ordenador. Durante el funcionamiento normal de la red eléctrica, puede calcular en tiempo real la corriente capacitiva de la red eléctrica hacia tierra y la desviación de la resonancia de la red de compensación de potencia. Puede realizar una compensación rápida y adecuada en caso de una falla de puesta a tierra monofásica.
