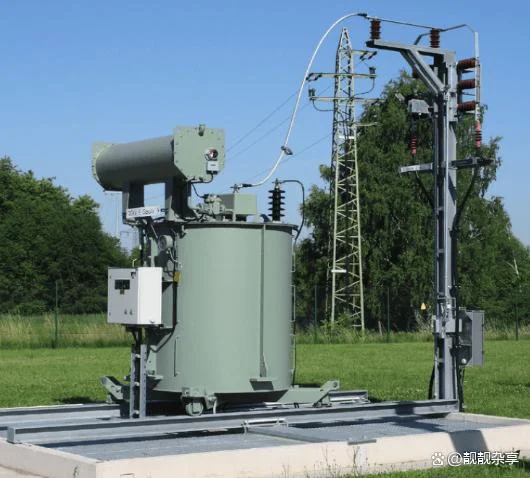

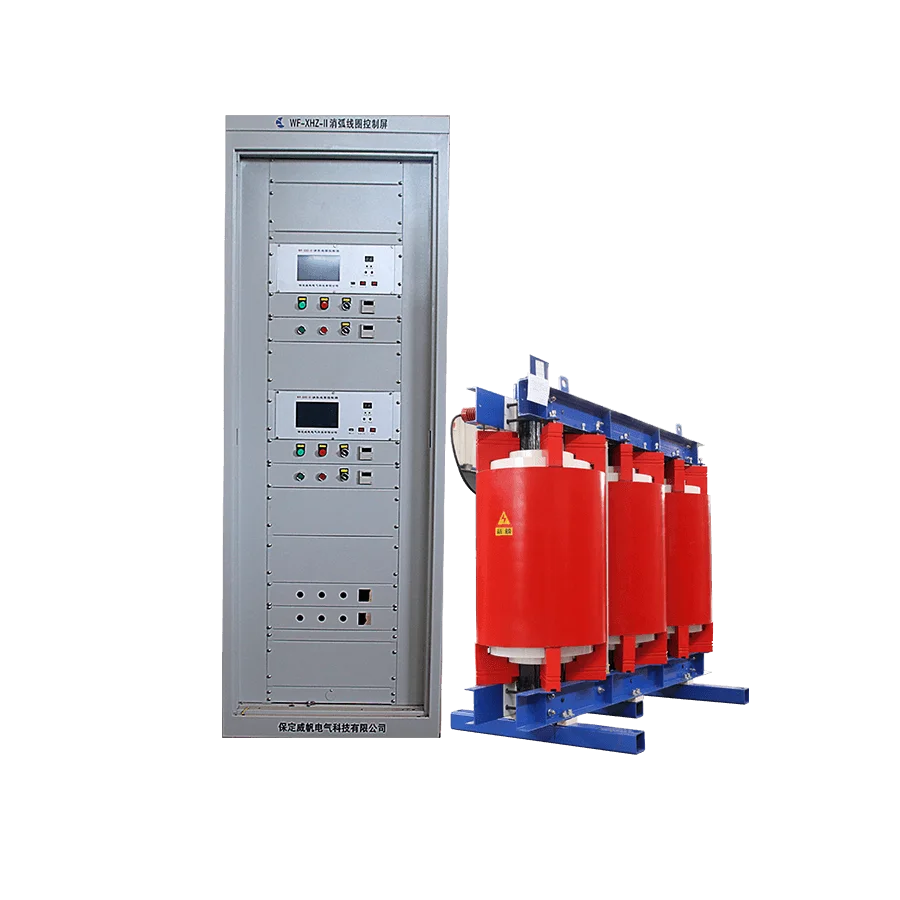

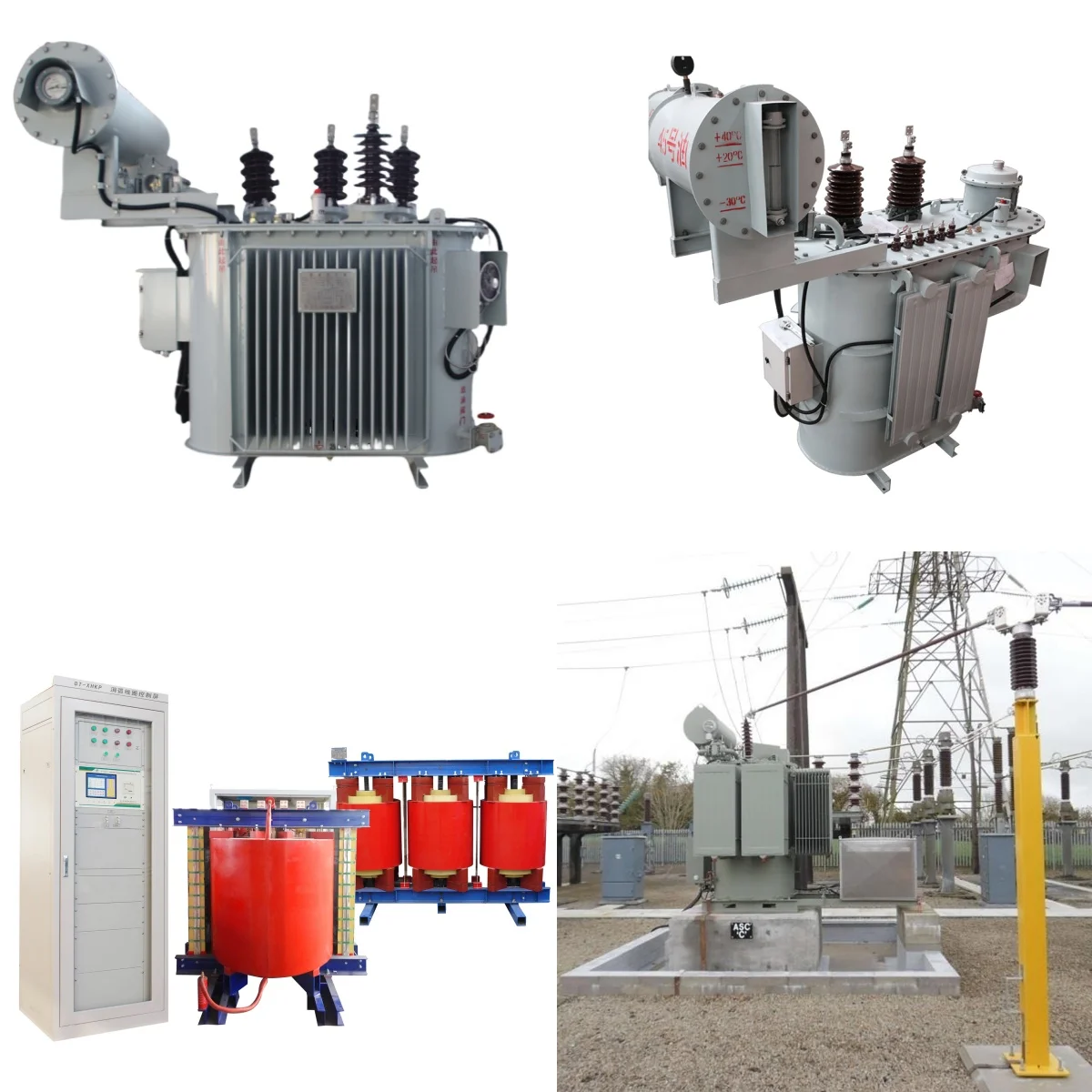

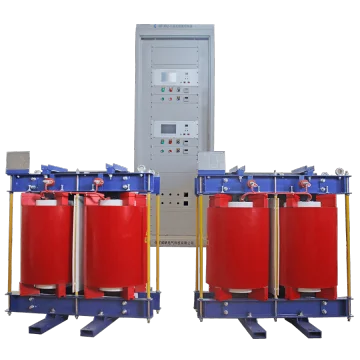

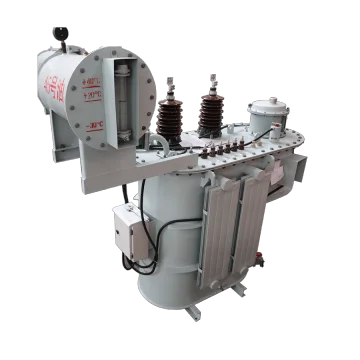

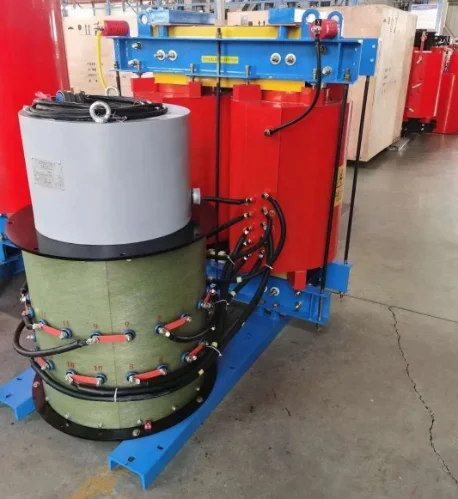

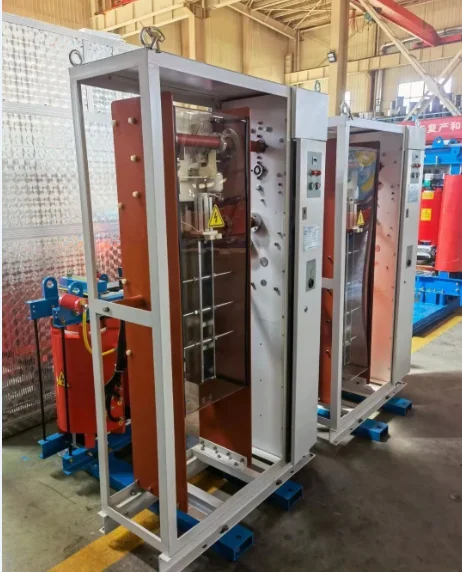

Bobina de Supresión de Arco Ajustable por Tomas
Nuestra empresa ha desarrollado la bobina de supresión de arco WF-XHZ, que utiliza un sistema informático industrial estándar, estructura de bus, diseño de placa de circuito multicapa, pantalla LCD táctil de gran tamaño, visualización de todos los caracteres en chino. Tiene las características de operación estable y confiable, visualización intuitiva, operación conveniente y fuerte capacidad anti-interferencia. Al mismo tiempo, el sistema tiene funciones perfectas de configuración de parámetros y consulta de información. El sistema supera las deficiencias de la bobina de supresión de arco anterior con un rango de ajuste pequeño y puede realizar un ajuste completo. Se adopta un algoritmo avanzado, como el método S de aumento de corriente residual y el método de potencia activa, para seleccionar las líneas de puesta a tierra de alta tensión, y la selección de línea es precisa y rápida.
Índice de rendimiento:
l Nivel de tensión: 6kV~66kV.
l Número de barras colectoras: dos secciones.
l Error de medición de la corriente capacitiva: inferior al 2%.
l Tiempo de archivo: inferior a 20ms.
l Corriente residual de tierra: inferior a 5A.
l Potencia del controlador: AC 220V, frecuencia nominal: 50Hz; DC 220V/110V, frecuencia nominal: 50Hz.
l El controlador aplica al entorno: temperatura: -10 C ~+45 C; humedad: inferior al 95%.
l Número de selección de rutas: 8~42 vías.
l Interfaz de comunicación: RS232/RS485
Función:
l Autocomprobación: inspección automática o manual de fallas internas.
l Alarma: alarma acústico-óptica y teletransmisión en caso de desviación de resonancia más allá del límite y falla de puesta a tierra monofásica.
l Impresión: impresión automática o manual.
l Pantalla: La pantalla LCD de gran tamaño puede mostrar el estado de funcionamiento, la corriente capacitiva del sistema, la tensión del neutro, la corriente del neutro, el grado de desviación de resonancia, la corriente residual, los tiempos de falla de puesta a tierra monofásica y el tiempo de inicio y eliminación de la puesta a tierra.
l Teletransmisión: interfaz RS232 y RS422/485 conectada con el sistema de monitoreo por computadora de la subestación.
l Modo de suspensión: mide en tiempo real el grado de desviación de resonancia, la posición de la toma y la tensión del neutro, y continúa midiéndolos cuando cambia el modo de operación del sistema.
l Identificación: Identifica automáticamente las fallas permanentes de puesta a tierra y las fallas transitorias de puesta a tierra y, al mismo tiempo, conecta o desconecta la bobina de supresión de arco para realizar la compensación.
l Interacción hombre-máquina: control automático o manual de conmutación, configuración del tiempo y los datos de operación, consulta de información de fallas.
l Almacenamiento y realización de estadísticas: se pueden almacenar 500 veces de corriente capacitiva y 500 veces de datos de puesta a tierra.
l Operación en línea: Identifica automáticamente el modo de operación del sistema y realiza
l Velocidad rápida de compensación de puesta a tierra: La bobina de supresión de arco ajustable por tomas adopta una compensación de preajuste, que puede compensar una falla de puesta a tierra monofásica dentro de 2ms, reduciendo en gran medida la probabilidad de que una falla de puesta a tierra transitoria se convierta en una falla permanente.
l Alta confiabilidad del sistema: la bobina de supresión de arco ajustable por tomas tiene una estructura simple y alta confiabilidad, y la compensación de la bobina de supresión de arco depende menos de la fuente de alimentación y del controlador, lo que permite continuar la compensación en caso de fallas y anomalías.
l Aislamiento completo del sistema primario y secundario: La protección de resistencia de amortiguamiento de la caja de amortiguamiento del dispositivo completo adopta tecnología de autoactivación SCR para realizar una protección de doble cortocircuito y garantizar el aislamiento completo de los sistemas primario y secundario.
l Función de protección perfecta: las funciones de protección perfectas diseñadas incluyen bloqueo de extremo a extremo de engranajes, bloqueo de ajuste hacia adelante y hacia atrás, bloqueo de ajuste continuo, bloqueo de acción de puesta a tierra monofásica y otras funciones de protección de bloqueo perfectas para garantizar el funcionamiento seguro y confiable de todo el sistema.
Parámetro técnico:
WF-XHZ series de instalación de compensación completa de bobina de suspensión de arco puede cambiar la compensación de corriente inductiva de la bobina de suspensión de arco cambiando la inductancia L. Ventajas: fuerte adaptabilidad en la red eléctrica, tiempo de respuesta extremadamente corto y detección e identificación automática del estado de funcionamiento de la red eléctrica mediante un controlador basado en computadora. Durante el funcionamiento normal de la red eléctrica, puede calcular en tiempo real la corriente capacitiva de la red eléctrica a tierra y la desviación de resonancia de la red de compensación de potencia. Puede realizar una compensación rápida y racional en caso de puesta a tierra monofásica.
