Detalle del producto

Reactores de alisado con núcleo de aire

Los reactores de alisado son reactores conectados en serie e insertados en sistemas de corriente continua (CC). Reducen las corrientes armónicas, las sobrecorrientes transitorias y/o las ondulaciones de corriente en dichos sistemas.

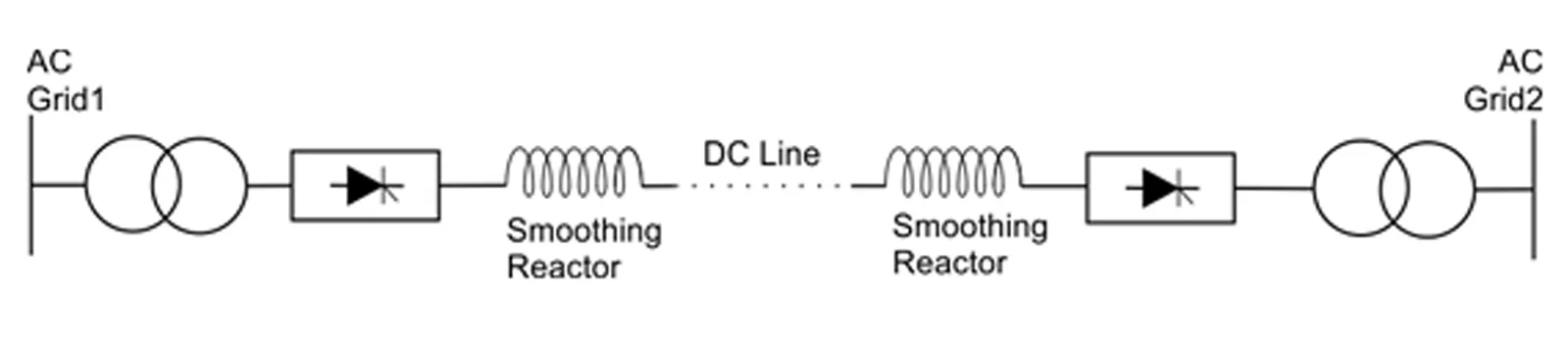

Estos reactores son necesarios para suavizar la forma de onda de la corriente continua, reducir las pérdidas y mejorar el rendimiento del sistema. Se utilizan en enlaces de transmisión de corriente continua de alta tensión (HVDC) y en aplicaciones industriales, tales como sistemas de tracción, accionamientos de velocidad variable, sistemas SAI (UPS), etc.

Asimismo, los reactores de alisado reducen la incidencia de fallos de conmutación en los inversores provocados por caídas de tensión de corriente alterna (CA) en la barra del convertidor. Cuando se produce un colapso de la tensión continua en otro puente conectado en serie, se evitan los fallos de comunicación en los inversores gracias a la capacidad del reactor para limitar la velocidad de aumento de la corriente continua en el puente.

Los reactores de alisado atenúan las ondulaciones de la corriente continua para evitar que esta se vuelva discontinua en condiciones de carga ligera. Disminuyen las tensiones y corrientes armónicas en las líneas de CC y limitan la corriente de cresta en el rectificador ante un cortocircuito en la línea de CC.

Además, limitan la corriente en las válvulas durante el funcionamiento del par de derivación (*bypass*) del convertidor, causado por la descarga de las capacitancias en derivación (*shunt*) de la línea de CC.

Ventajas

l  Excelente resistencia mecánica para soportar elevadas fuerzas de cortocircuito

l  Aumento de temperatura limitado, lo que permite una vida útil más prolongada

l  Protección superficial especial contra rayos UV y para zonas con contaminación de Clase IV

l  Diseño libre de mantenimiento
