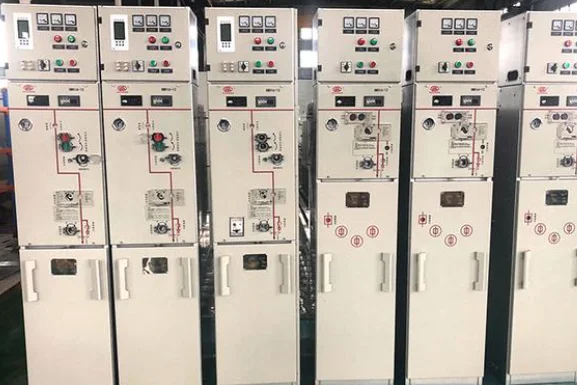

La aparamenta de red en anillo de tipo unidad con envolvente metálica XGN15-12 es una aparamenta de red en anillo con envolvente metálica compacta y ampliable que utiliza el interruptor de carga SF6 FLNO-12 como interruptor principal y todo el armario está aislado en aire, adecuada para la automatización de la distribución. El modelo de utilidad tiene las ventajas de estructura simple, operación flexible, enclavamiento fiable, instalación conveniente, etc. Se pueden proporcionar soluciones técnicas satisfactorias para diversas aplicaciones y diferentes requisitos de los usuarios.

El interruptor principal de la aparamenta de red en anillo de tipo unidad con envolvente metálica XGN15-12 adopta el interruptor de carga SF6 FLN36-12, FLN48-12 producido por nuestra empresa, o el interruptor de carga SF6 SFG producido por WEIFAN GROUP. También pueden equiparse interruptores automáticos de vacío VS1, VD4/S, ISM o interruptores automáticos SF6 HD4/55 según las necesidades de los usuarios. El interruptor de carga y el interruptor automático pueden operarse manual o eléctricamente, y la función de automatización de la distribución puede realizarse después de seleccionar el mecanismo de operación eléctrica, PT, CT, FTU y dispositivo de comunicación.

Propósito principal
La aparamenta de red en anillo de tipo unidad con envolvente metálica XGN15-12 es aplicable al sistema eléctrico con tensión nominal de 12kV y frecuencia nominal de 50Hz, y se utiliza ampliamente en redes de anillo de cables industriales y civiles y terminales de suministro eléctrico.

La aparamenta modular de red en anillo con envolvente metálica XGN15-12 es especialmente adecuada para los siguientes lugares: zonas residenciales urbanas y distribución de energía de empresas industriales y mineras, pequeñas subestaciones secundarias, estaciones de conmutación, subestaciones tipo caja, centros comerciales, aeropuertos, metros, generación de energía eólica, hospitales, estadios, ferrocarriles, puentes, túneles, etc.

1. Capacidad sísmica: 8

2. Altitud: no superior a 2000m;

3. El aire circundante está libre de gases explosivos y corrosivos, y el lugar de instalación está libre de vibraciones y golpes violentos.

4. Temperatura ambiente: temperatura mínima – 25 ℃; Temperatura máxima+40 ℃

5. Humedad ambiente: el valor medio diario no deberá superar el 95%; El valor medio mensual no deberá superar el 90%;
