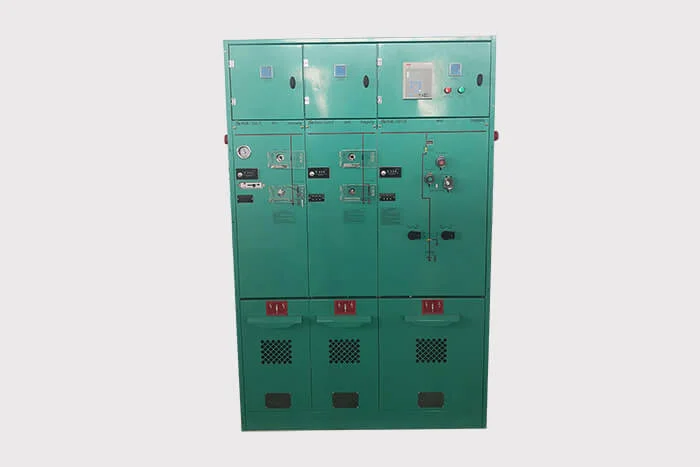

El RMU interior CCV de 11kV/12kV se utiliza para controlar la red y proteger el transformador de distribución. Incorpora un diseño compacto con gas SF6. La unidad de red en anillo es un componente compacto de media tensión, prácticamente libre de mantenimiento, utilizado para redes en anillo típicas con las siguientes características:
1. Capacidad para conducir continuamente la corriente nominal.
2. Capacidad para interrumpir las corrientes de falla mediante el interruptor automático.
3. Capacidad para maniobrar las corrientes de carga normales mediante el interruptor automático.
4. Funcionamiento seguro y fiable con enclavamiento entre el interruptor de puesta a tierra y los seccionadores.
5. El RMU deberá estar diseñado de manera que impida al operador entrar en contacto accidentalmente con las partes bajo tensión durante su funcionamiento.
Diseño y construcción
1. El RMU está diseñado para futuras ampliaciones en uno o ambos lados.
2. Todas las superficies exteriores están recubiertas con una capa de pintura en polvo termoendurecible de tipo epoxi-poliéster.
3. El RMU es adecuado para condiciones tropicales o condiciones frías. Está equipado con adaptadores adecuados para la terminación de cables XLPE, manijas de operación y las instalaciones necesarias para la prueba de cables.
4. Los conductores de las barras colectoras tienen un perfil redondeado para minimizar las concentraciones de esfuerzos dieléctricos y están fabricados en cobre.
Technical specifications are not available.
| N.º | Elemento | Unidad | Datos | |
| 1 | Tensión nominal | 11/12 | ||
| 2 | Tensión soportada a frecuencia industrial | Seco | kV | 42/50 |
| Húmedo | ||||
| Tensión soportada al impulso tipo rayo (valor pico) | 75/65 | |||
| 3 | Corriente nominal | 630/1250 | ||
| 4 | Corriente nominal de interrupción de cortocircuito (pico) | kA | 20 | |
| 5 | Corriente nominal de interrupción de circuito cerrado | A | 630/1250(C) | |
| 6 | Corriente nominal de interrupción de carga del cable | A | 50(C) | |
| 7 | Corriente nominal de interrupción de carga del cable de línea | A | 10(C) | |
| 8 | Corriente nominal de interrupción del transformador fuera de circuito | A | 16 | |
| 9 | Corriente nominal de cierre (pico) | kA | 50/2.5(main switch/grounding) | |
| 10 | Corriente soportada nominal (pico) | |||
| 11 | Corriente soportada durante un tiempo corto | 16/20 | ||
| 12 | Tiempo soportado durante un tiempo corto | s | 3/4 | |
| 13 | Vida útil del mecanismo | veces | C/F(2000)，v(10000) | |
| 14 | Barra colectora principal | A | 630/1250 | |
| 14 | Presión nominal de SF6 (20℃) | MPa | 0.014 | |
| 15 | Tasa de fuga anual de SF6 | % | ≤0.05 | |
| 16 | Tensión nominal de alimentación del circuito secundario | kv | 2 | |
| 17 | Tensión a frecuencia industrial durante 1 min del circuito secundario | V | AC220/DC48/DC24 | |
| 18 | Grado de protección | Tanque de gas | IP65 | |
| 19 | Panel RMU para instalación en interiores | IP3X | ||
| 20 | Panel RMU con envolvente para exteriores | IP54 | ||
