REACTORES EN DERIVACIÓN CON NÚCLEO DE AIRE
Los Reactores en Derivación actúan como absorbedores de potencia reactiva para aumentar la eficiencia energética del sistema eléctrico.
Los Reactores en Derivación son inductores que se utilizan para compensar la potencia reactiva capacitiva generada por líneas de transmisión largas y con poca carga, así como por cables subterráneos. Esto permite que fluya una mayor cantidad de potencia activa a través del sistema y evita sobretensiones. Los reactores en derivación proporcionan compensación inductiva.

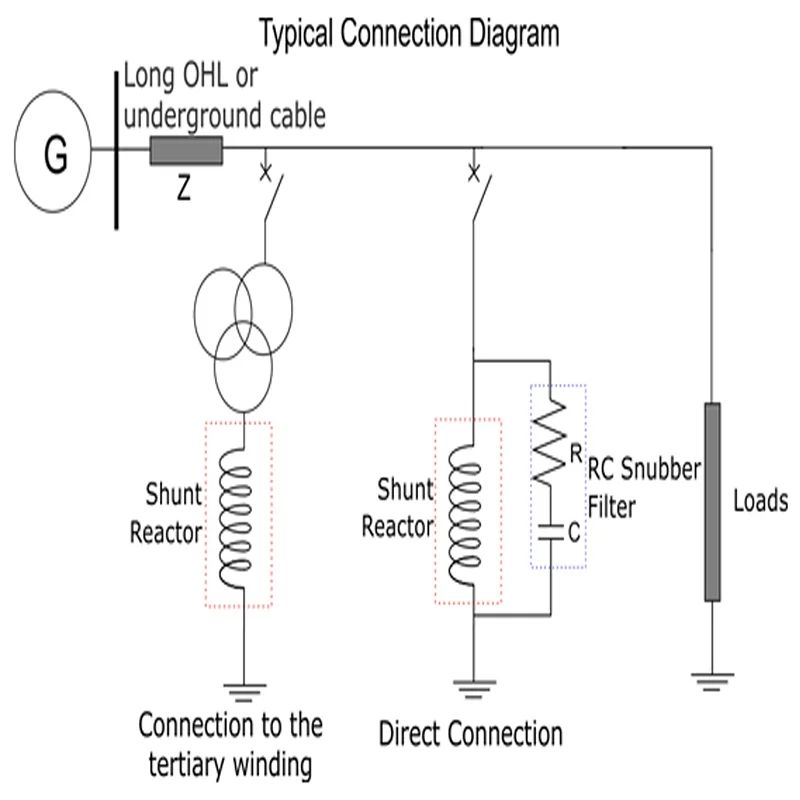

Los reactores en derivación se conectan al devanado terciario del transformador principal o se conectan directamente a la línea. En sistemas de alta potencia y alta tensión, los reactores en derivación deben utilizarse con filtros supresores RC, ya que en estos sistemas las tensiones transitorias de conmutación son extremadamente altas y los equipos de conmutación son propensos a fallas.
Ventajas

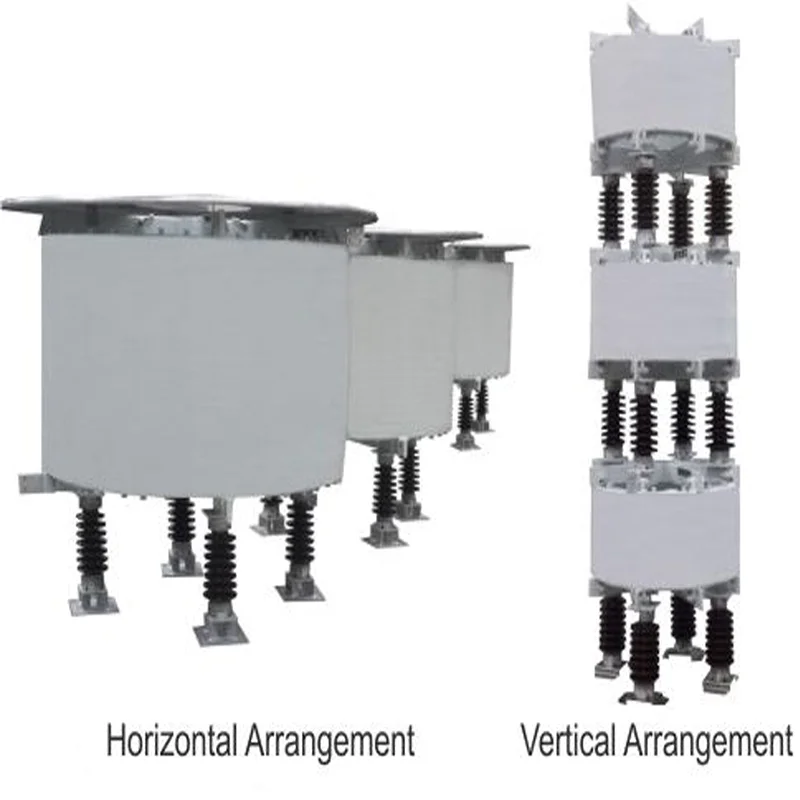

l Construcción de núcleo de aire, tipo seco
l El aumento limitado de temperatura permite una mayor vida útil
l Protección superficial especial contra los rayos UV y para áreas de clase de contaminación IV
l Diseño sin necesidad de mantenimiento
l Devanado impregnado con epoxi y encapsulado en fibra de vidrio
l Bajas pérdidas
l Bajo nivel de ruido
Aplicaciones Típicas
Los reactores en derivación se utilizan principalmente para la compensación de potencia reactiva de líneas de transmisión largas o con poca carga, así como de cables subterráneos utilizados en:
l Parques eólicos
l Redes de metro
l Sistemas de distribución urbana
l Zonas industriales
l Campus universitarios
l Subestaciones
Descubra nuestros Reactores en Derivación con Núcleo de Hierro
*Consulte con la fábrica para conocer valores superiores.
