REACTORES DE PUESTA A TIERRA DEL NEUTRO CON NÚCLEO DE AIRE
Los Reactores de Puesta a Tierra del Neutro son reactores monofásicos generalmente conectados entre tierra y el neutro de transformadores o generadores para controlar las fallas de línea a tierra a un nivel determinado. Esto se logra limitando el flujo de corriente mediante elementos inductivos.
Los Reactores de Puesta a Tierra del Neutro se utilizan para limitar la corriente de falla de línea a tierra a un valor que no cause daños a los equipos del sistema eléctrico, permitiendo al mismo tiempo un flujo de corriente de falla suficiente para que los relés de protección actúen y eliminen la falla. Si el circuito está equilibrado, el flujo de corriente a través del reactor será cero y, por lo tanto, no habrá pérdidas.
Los Reactores de Puesta a Tierra del Neutro reducen los esfuerzos de cortocircuito en los transformadores de subestaciones, ya que este es uno de los tipos de falla más comunes en un sistema eléctrico.
Un generador bajo carga puede desarrollar una tensión del tercer armónico. Al proporcionar impedancia en el camino de puesta a tierra mediante un Reactor de Puesta a Tierra del Neutro, se puede limitar el componente de corriente del tercer armónico.
Áreas de uso
l Reducción de las corrientes de falla monofásicas a tierra que se producen en las redes eléctricas para evitar daños en transformadores y generadores
l Reducción de las sobretensiones temporales producidas al limitar las corrientes de falla instantáneas
l Prolongación de la vida útil de los equipos de maniobra
l Reducción de las tensiones de paso a un nivel seguro para el personal
Ventajas
l Excelente resistencia mecánica para soportar elevadas fuerzas de cortocircuito
l El aumento limitado de temperatura permite una mayor vida útil
l Protección superficial especial contra los rayos UV y para áreas de clase de contaminación IV
l Diseño sin necesidad de mantenimiento
l Bajos niveles de ruido

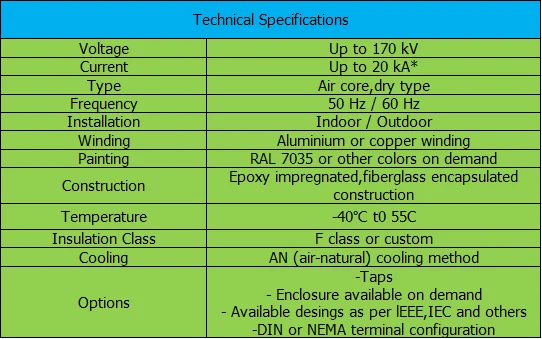

*Consulte con fábrica para valores superiores.
