REACTORES DE FILTROS ARMÓNICOS CON NÚCLEO DE AIRE
El uso de cargas no lineales, como equipos basados en electrónica de potencia y hornos eléctricos, ha aumentado durante las últimas décadas. Estas cargas reducen la calidad de la energía de la red a la que están conectadas. Uno de los parámetros más importantes para definir la calidad de la energía es la distorsión armónica.
La distorsión armónica en una red provoca:
l Sobrecalentamiento de los equipos
l Fallos de aislamiento debido al sobrecalentamiento y a picos de tensión superiores a la tensión fundamental nominal (señal sinusoidal de 50 Hz o 60 Hz)
l Mal funcionamiento de los equipos (detección falsa del cruce por cero en dispositivos electrónicos de potencia)
l Interferencias en las comunicaciones
l Aumento del ruido en las máquinas eléctricas
l Funcionamiento incorrecto de fusibles e interruptores automáticos
Los filtros armónicos pasivos son los dispositivos más utilizados para reducir la distorsión armónica en una red. Estos filtros están formados por componentes RLC pasivos, es decir, resistencias, inductores y condensadores.

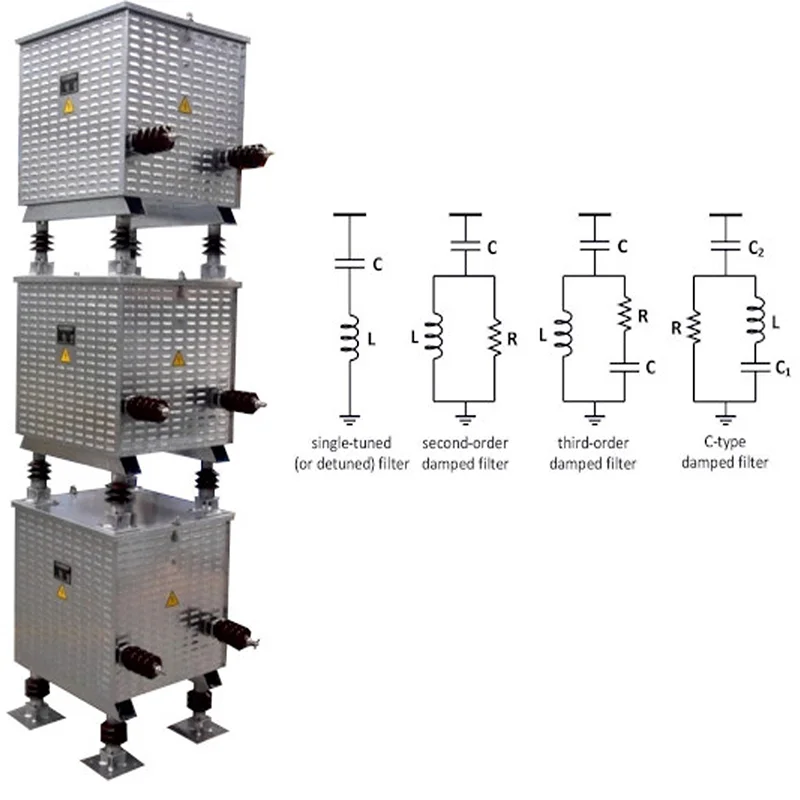

Los inductores (reactores) de estos filtros proporcionan un camino de resonancia junto con los condensadores existentes en el filtro armónico. Al ajustar adecuadamente la frecuencia de resonancia de un filtro armónico, se puede evitar que las corrientes armónicas no deseadas inyectadas por las cargas no lineales lleguen a la red eléctrica. Esta es una medida muy importante para reducir la distorsión armónica en una red. Los reactores de filtros armónicos pueden utilizarse en filtros de sintonía simple, de segundo orden y tipo C, según el tipo de carga y la finalidad. Además, pueden utilizarse en serie con dispositivos de Sistemas Flexibles de Transmisión de CA (FACTS), como el Compensador Estático de VAR (SVC), el Compensador Estático Síncrono (STATCOM) y la Transmisión de Corriente Continua de Alta Tensión (HVDC), con el fin de reducir la cantidad de armónicos que estos sistemas inyectarían en la red eléctrica.

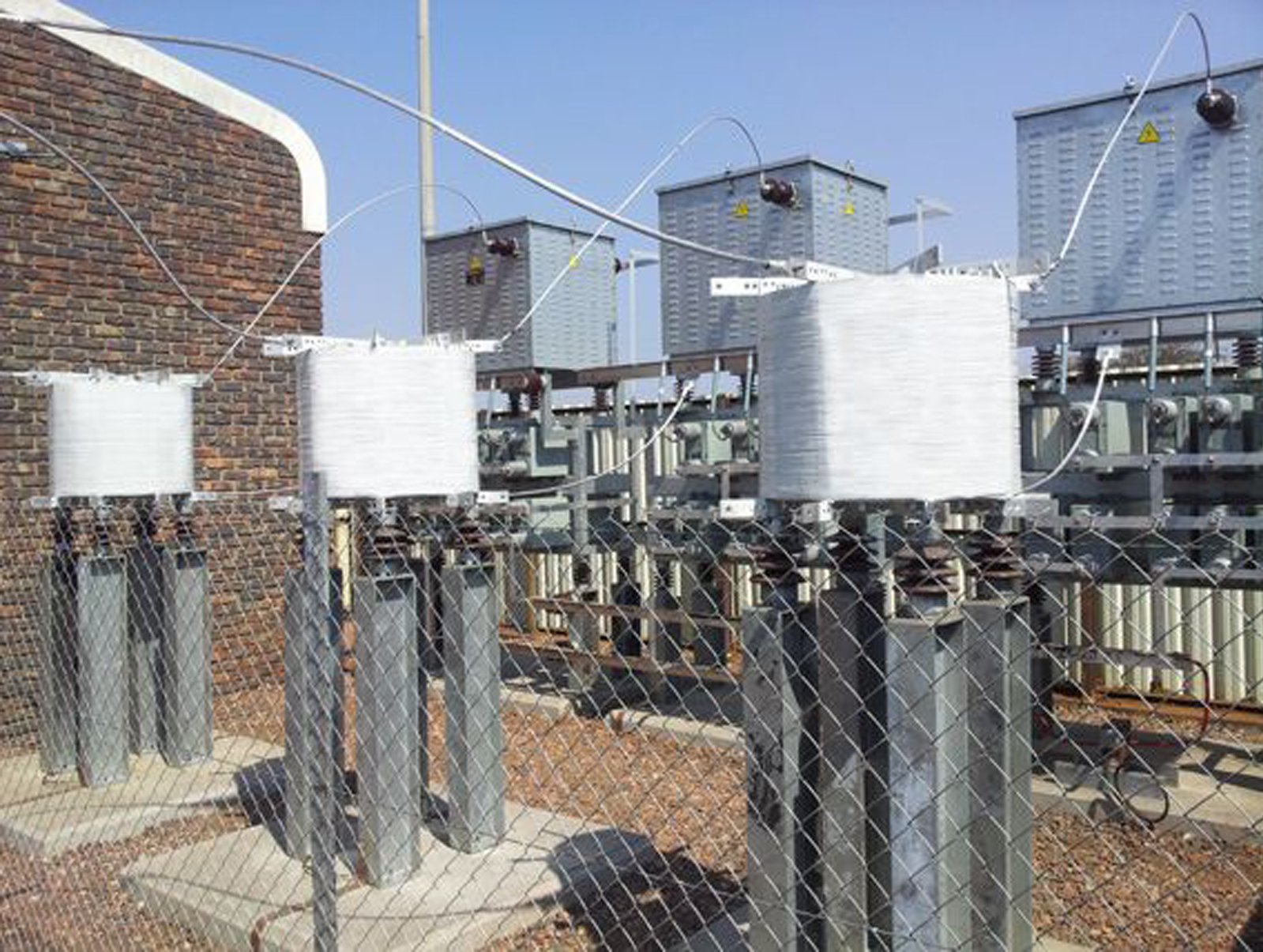

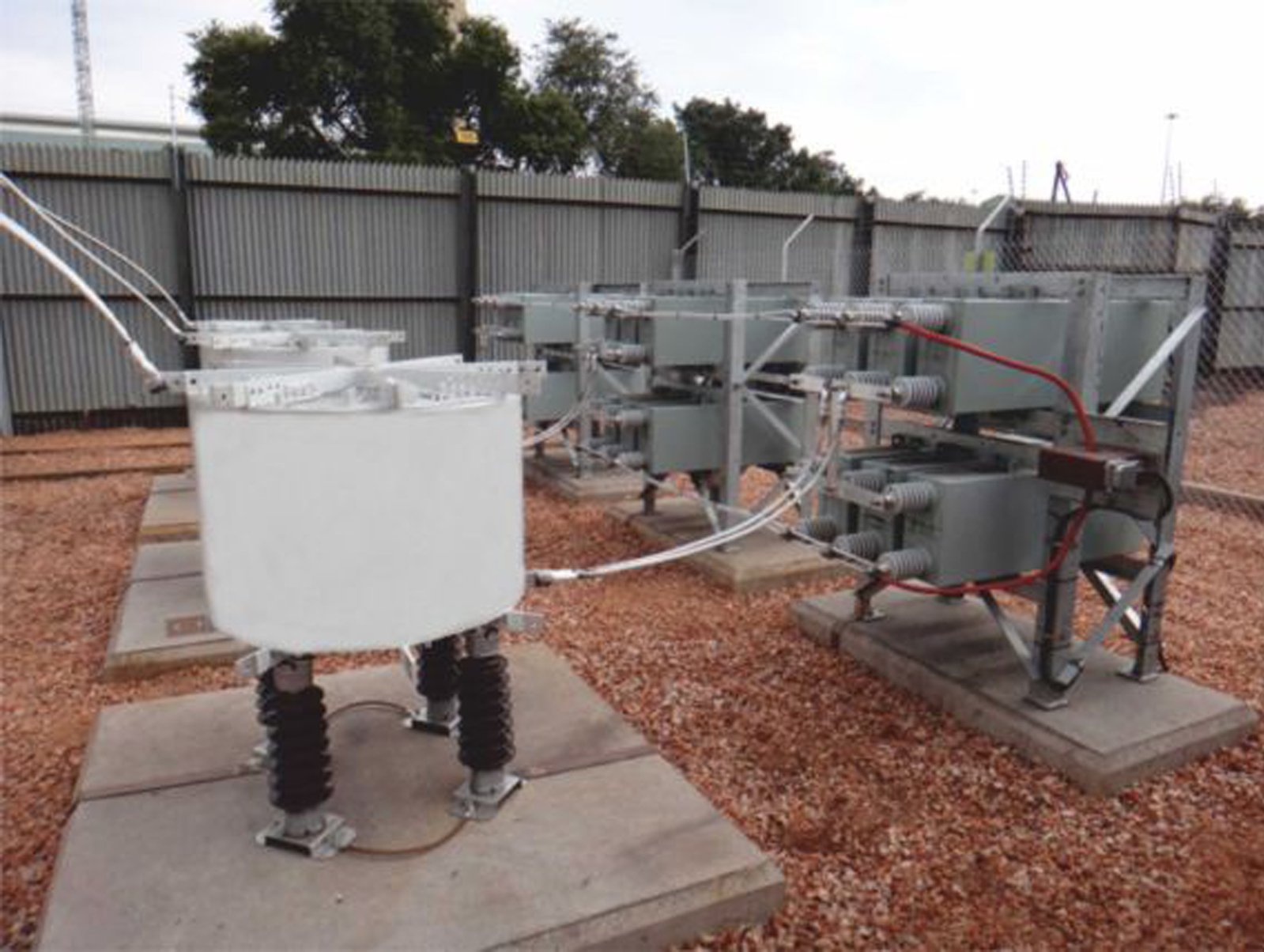

A nivel de media tensión, normalmente se utilizan reactores de filtros armónicos de tipo seco con núcleo de aire. Al no tener núcleo magnético, los reactores con núcleo de aire están libres de saturación. Pueden instalarse tanto en exteriores como en interiores, siempre que durante la instalación se tenga en cuenta el recorrido del flujo magnético para mantenerlos alejados de materiales ferromagnéticos durante su funcionamiento.
En algunas aplicaciones industriales, como hornos de arco y hornos de fusión de cuchara, es fundamental filtrar determinados armónicos sin amplificar los interarmónicos existentes. De lo contrario, pueden producirse un calentamiento excesivo o sobretensiones que pueden dañar los equipos o, al menos, reducir su vida útil. Además, los clientes industriales están obligados a cumplir los límites de corriente armónica y tensión armónica definidos en función del nivel de tensión y de la relación entre la potencia de cortocircuito y la potencia de carga, de acuerdo con normas como IEEE 519.92. Por lo tanto, es importante realizar un diseño cuidadoso de la frecuencia de sintonización y de la capacidad nominal de los reactores, teniendo en cuenta una amplia banda de frecuencias que incluya tanto los armónicos como los interarmónicos.
Todos los reactores de filtros armónicos con núcleo de aire de WEIFAN se diseñan a medida para aplicaciones diversas y variadas. Los diseños consideran la tensión, la corriente, la inductancia, el tipo de aplicación (o tipo de filtro), los armónicos, los interarmónicos, el tamaño, los eventos transitorios como las conmutaciones y las características de pérdidas, con el fin de proporcionar el diseño más eficiente al precio más económico. Todas las pruebas de rutina se realizan de acuerdo con EN 60289 u otras normas, según lo solicitado por el cliente. Los informes de pruebas de tipo están disponibles bajo solicitud. Todos los informes de pruebas se entregan al cliente. El programa básico de pruebas incluye algunas o todas las siguientes pruebas:
l Pruebas de rutina (Inductancia, Resistencia, Prueba de resistencia de aislamiento de CA durante un minuto y Prueba de resistencia a tensión de impulso)
l Prueba de resistencia al cortocircuito
l Prueba de elevación de temperatura
l Prueba de nivel sonoro
l Prueba sísmica
Características
l Diseñadas y probadas conforme a las normas IEC e IEEE aplicables
l Excelente resistencia a altas tensiones
l Alto factor de calidad (Q)
l Alta capacidad térmica
l Alta resistencia mecánica para soportar elevadas fuerzas de cortocircuito
l Se utilizan separadores de fibra de vidrio para facilitar la refrigeración
l Diseño compacto, con dimensiones ajustables según las necesidades específicas del cliente
l Disposición lado a lado, en delta o vertical, según el espacio disponible
l Compatibilidad con potencia pulsada para la energización de filtros y situaciones de corriente de arranque de transformadores
l Pintura resistente a la corrosión y al calor para aplicaciones interiores y exteriores
l Aisladores con alta distancia de fuga bajo demanda para áreas altamente contaminadas y grandes altitudes
l Protección superficial especial contra los rayos UV y para áreas de clase de contaminación IV
l Diseño sin necesidad de mantenimiento
l Disponibilidad de soportes de aluminio, acero galvanizado en caliente o hormigón
l Disponibilidad de soportes elevados

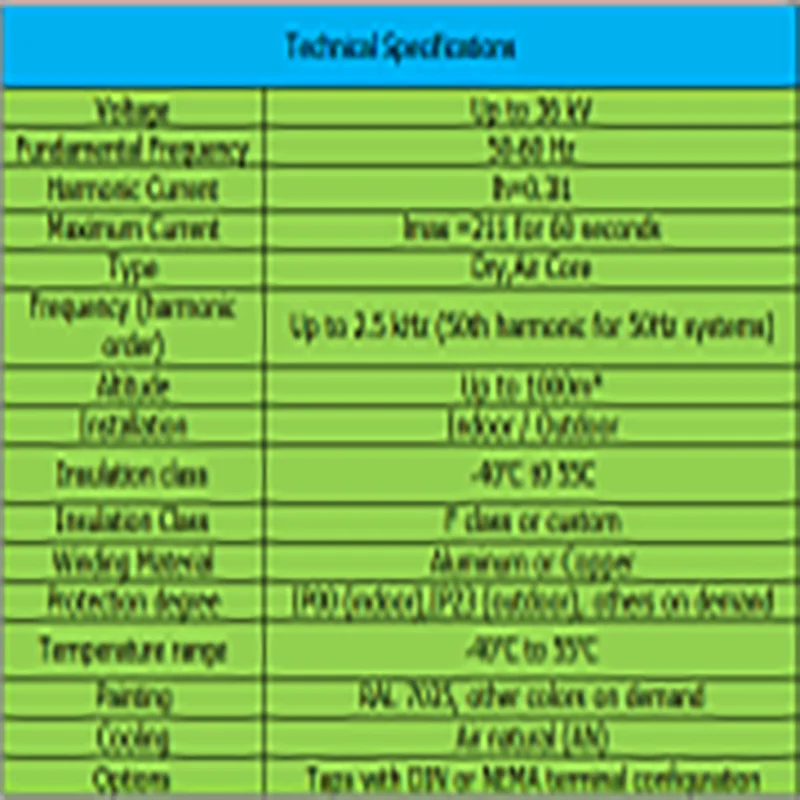

*Consulte con fábrica para valores superiores.
