RESISTENCIAS DE DETECCIÓN (DIVISORES DE TENSIÓN RESISTIVOS)

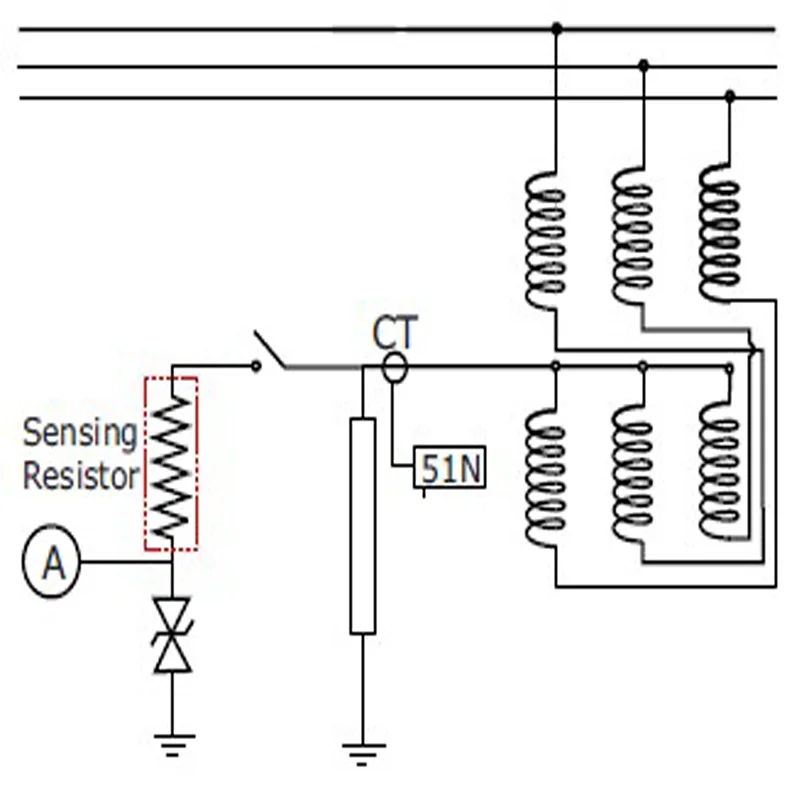

Las resistencias de detección NGR se conectan en paralelo con la resistencia de puesta a tierra del neutro. La resistencia de detección permite que un relé de protección detecte de forma continua una falla en la resistencia.

Las resistencias de detección se utilizan en combinación con relés de monitorización de resistencias de puesta a tierra del neutro. El relé mide la resistencia NGR, la corriente NGR y la tensión entre neutro y tierra. El relé mide continuamente el valor óhmico de la NGR en un sistema sin fallas y se dispara, proporcionando una advertencia, si la resistencia NGR varía respecto a su valor calibrado.

Las resistencias de detección se utilizan para monitorizar continuamente la caída de tensión en la resistencia de puesta a tierra del neutro y, en caso de una falla de continuidad en la NGR, el relé de monitorización se dispara en función de la corriente y el tiempo preestablecidos.

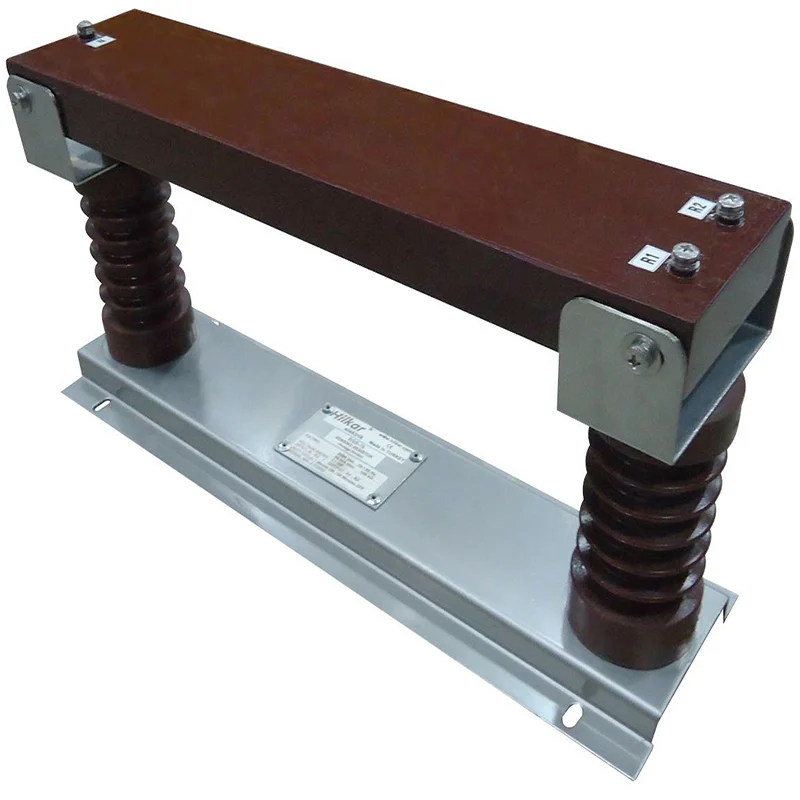

Las resistencias de detección de Weifan se utilizan tanto para monitorizar la continuidad de la NGR como para funcionar como divisor de tensión resistivo. Cuando se utilizan como divisores de tensión resistivos, la medición de tensión se obtiene a través de los terminales R1 y R2 del divisor de tensión resistivo.

Consulte con fábrica para obtener los certificados de pruebas de tipo.
