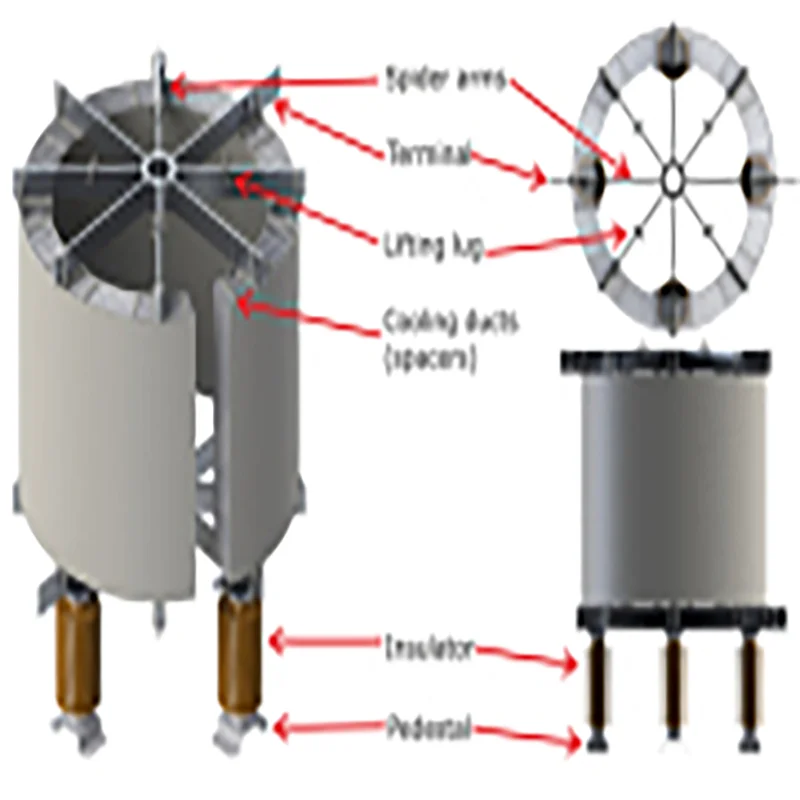

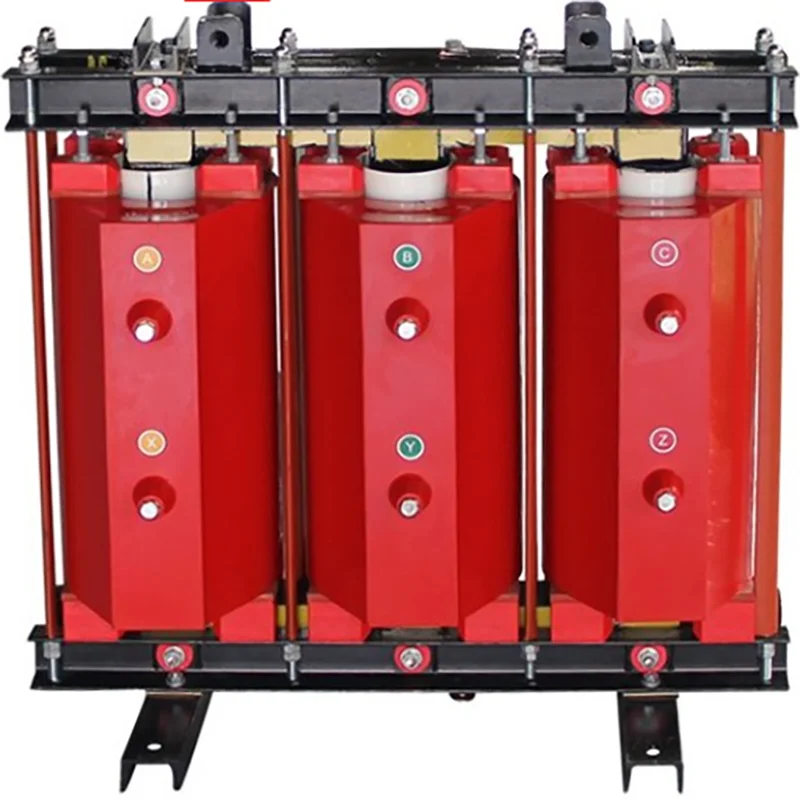

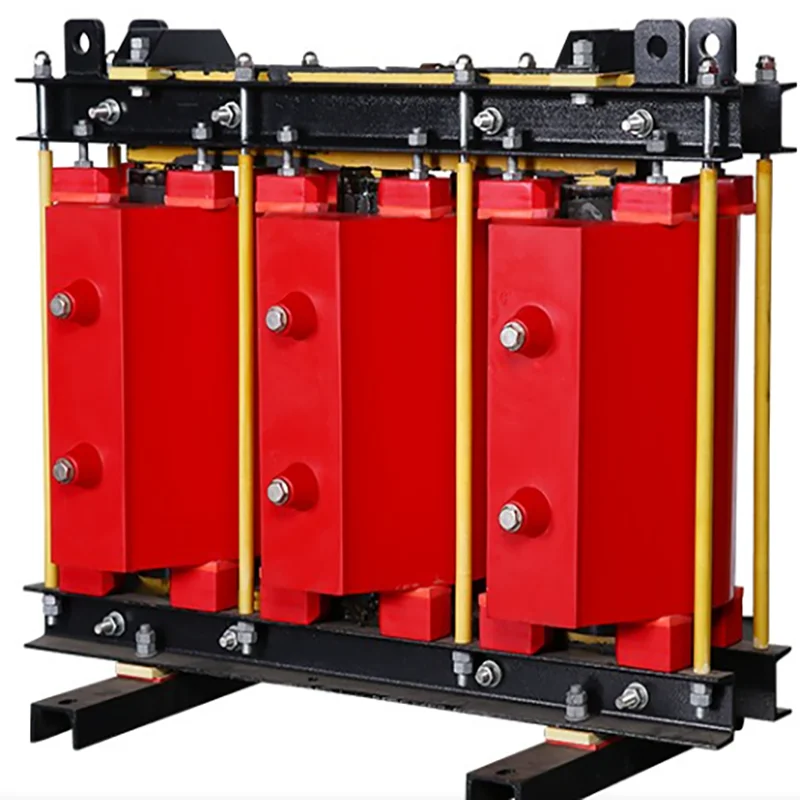

Un Reactor Limitador de Corriente (CLR) es uno de los dispositivos más eficaces para limitar las corrientes de cortocircuito. Reduce los esfuerzos sobre barras colectoras, aisladores, interruptores automáticos y otros dispositivos de alta tensión. El uso de un CLR es el método más práctico y económico para limitar la corriente.

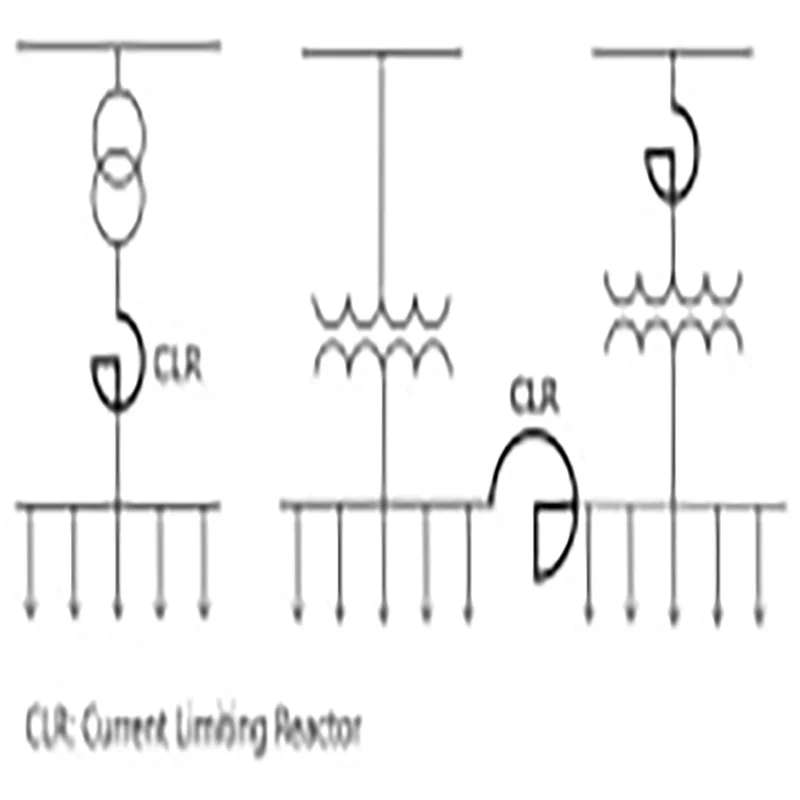

Los Reactores Limitadores de Corriente deben instalarse en aquellos puntos donde se calcula que la corriente de cortocircuito prevista en un sistema de distribución o transmisión superará la capacidad de interrupción del equipo de maniobra asociado. La reactancia inductiva se selecciona de manera que sea suficientemente baja para mantener una caída de tensión aceptable durante el funcionamiento normal, pero suficientemente alta para limitar la corriente de cortocircuito a la capacidad nominal del equipo de maniobra.
También se utilizan como reactores de reparto de carga para equilibrar la corriente en circuitos en paralelo. Los reactores limitadores de corriente se fabrican hasta 420 kV. Estos reactores están diseñados para soportar continuamente la corriente nominal y las corrientes de falla durante un período de tiempo determinado.
Reactores Limitadores de Corriente de Arranque (Reactores de Amortiguamiento)

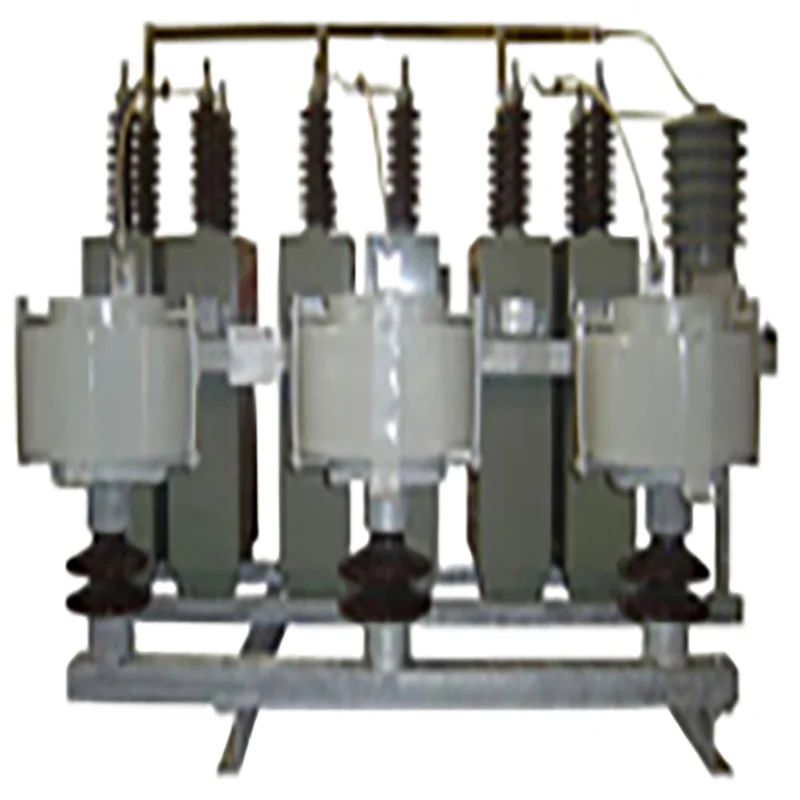

Los reactores limitadores de corriente de arranque se conectan en serie con los condensadores para limitar las corrientes de arranque que se producen durante sus operaciones de conmutación (conexión).
Limitación de la Corriente de Arranque de Bancos de Condensadores

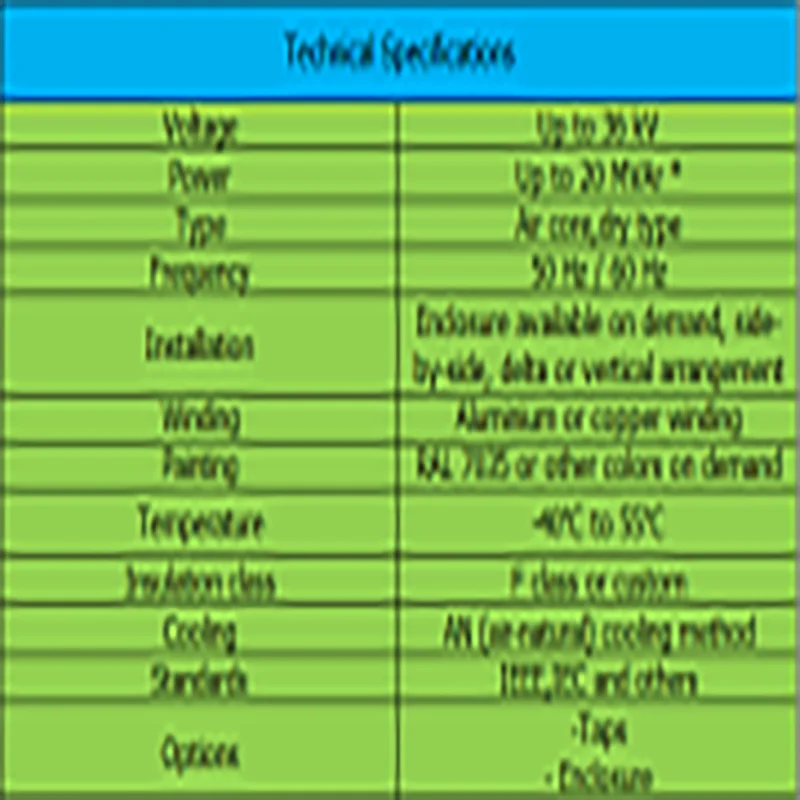

Ventajas
l Aumenta la vida útil de los equipos y condensadores
l Excelente resistencia mecánica para soportar elevadas fuerzas de cortocircuito
l El aumento limitado de temperatura permite una mayor vida útil
l Protección superficial especial contra los rayos UV y para áreas de clase de contaminación IV
l Diseño sin necesidad de mantenimiento
