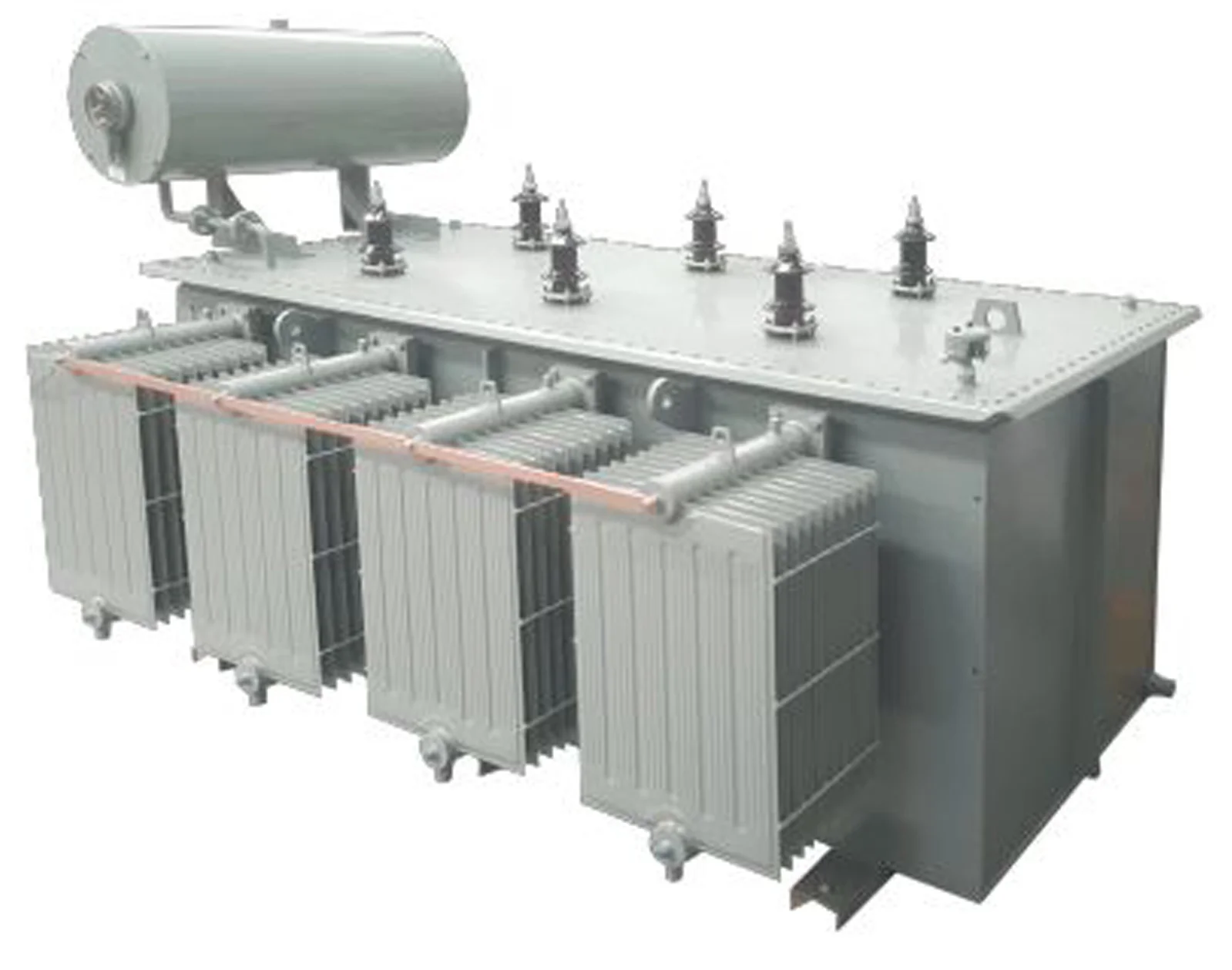

REACTORES LIMITADORES DE CORRIENTE CON NÚCLEO DE HIERRO
Un Reactor Limitador de Corriente (CLR) es uno de los dispositivos más eficaces para limitar las corrientes de cortocircuito. Reduce los esfuerzos sobre barras colectoras, aisladores, interruptores automáticos y otros dispositivos de alta tensión. El uso de un CLR es el método más práctico y económico para limitar la corriente.

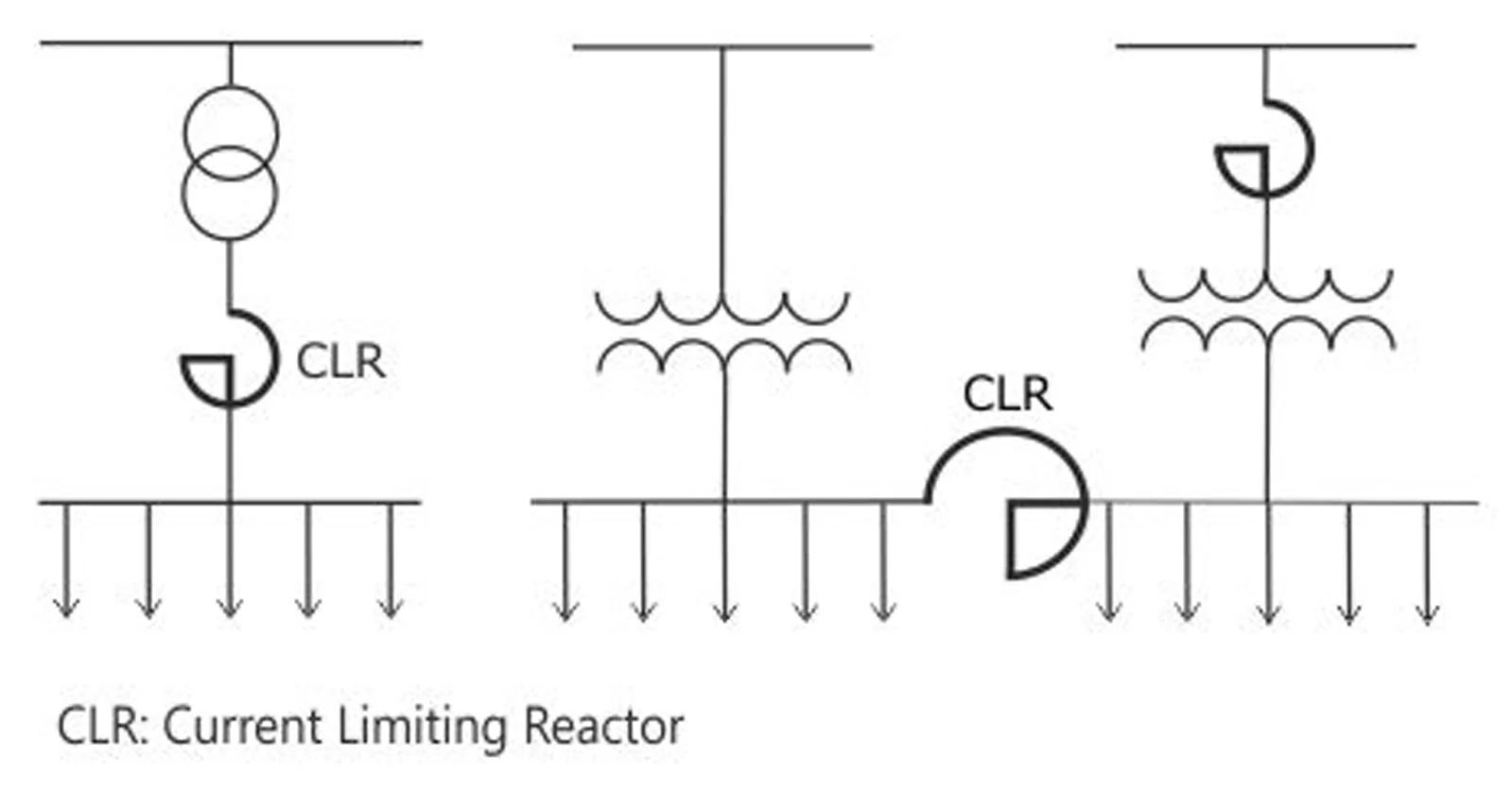

Los Reactores Limitadores de Corriente deben instalarse en un sistema de distribución o transmisión donde se haya calculado que una posible corriente de cortocircuito superará la capacidad de interrupción de los equipos de maniobra asociados. La reactancia inductiva se establece lo suficientemente baja como para mantener una caída de tensión aceptable durante el funcionamiento normal, pero lo suficientemente alta como para limitar la corriente de cortocircuito a la capacidad nominal de los equipos de maniobra.
Los CLR también se utilizan como reactores de reparto de carga para equilibrar la corriente en circuitos en paralelo. Están diseñados para soportar continuamente la corriente nominal y las corrientes de falla durante un período de tiempo limitado.
