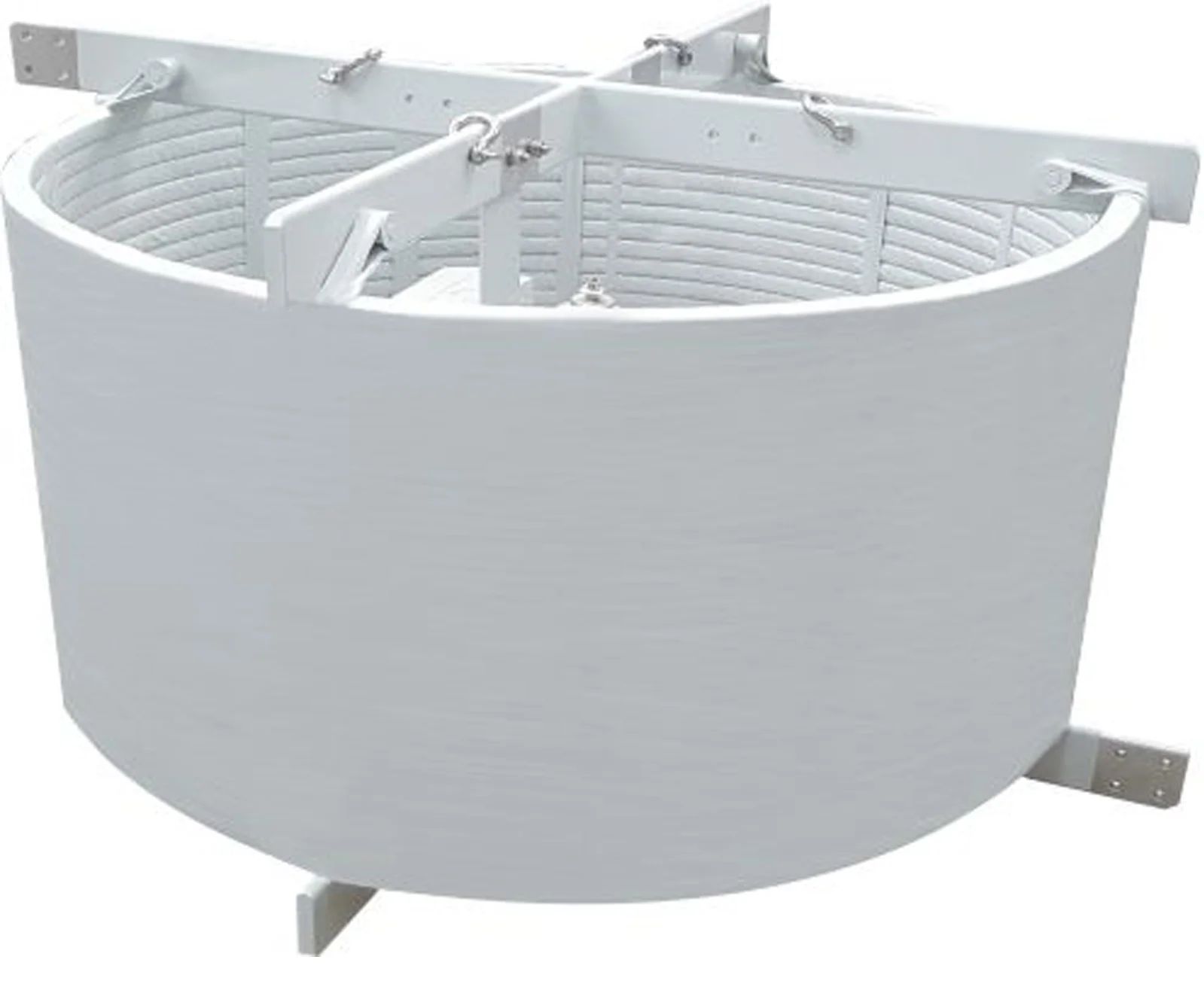

TRAMPAS DE LÍNEA LC
Las trampas de línea son componentes esenciales utilizados en redes de transmisión y distribución. Los sistemas de comunicación por línea eléctrica (PLC) desempeñan un papel fundamental en los sistemas de transmisión de energía, facilitando las señales de control remoto, la comunicación de voz y la medición y el control remotos entre subestaciones dentro de las redes eléctricas de transmisión y distribución.
Características
l Normas: IEC 60353, IEEE Std. C93.4, IEEE Std. 643
l Fabricadas de acuerdo con los requisitos especificados de cortocircuito
l El diseño ligero facilita el montaje
l Los separadores de refrigeración contribuyen a reducir la temperatura de los devanados
l La caja de la unidad de sintonización puede reemplazarse fácilmente sin desmontar la bobina cuando se requieren ajustes de frecuencia

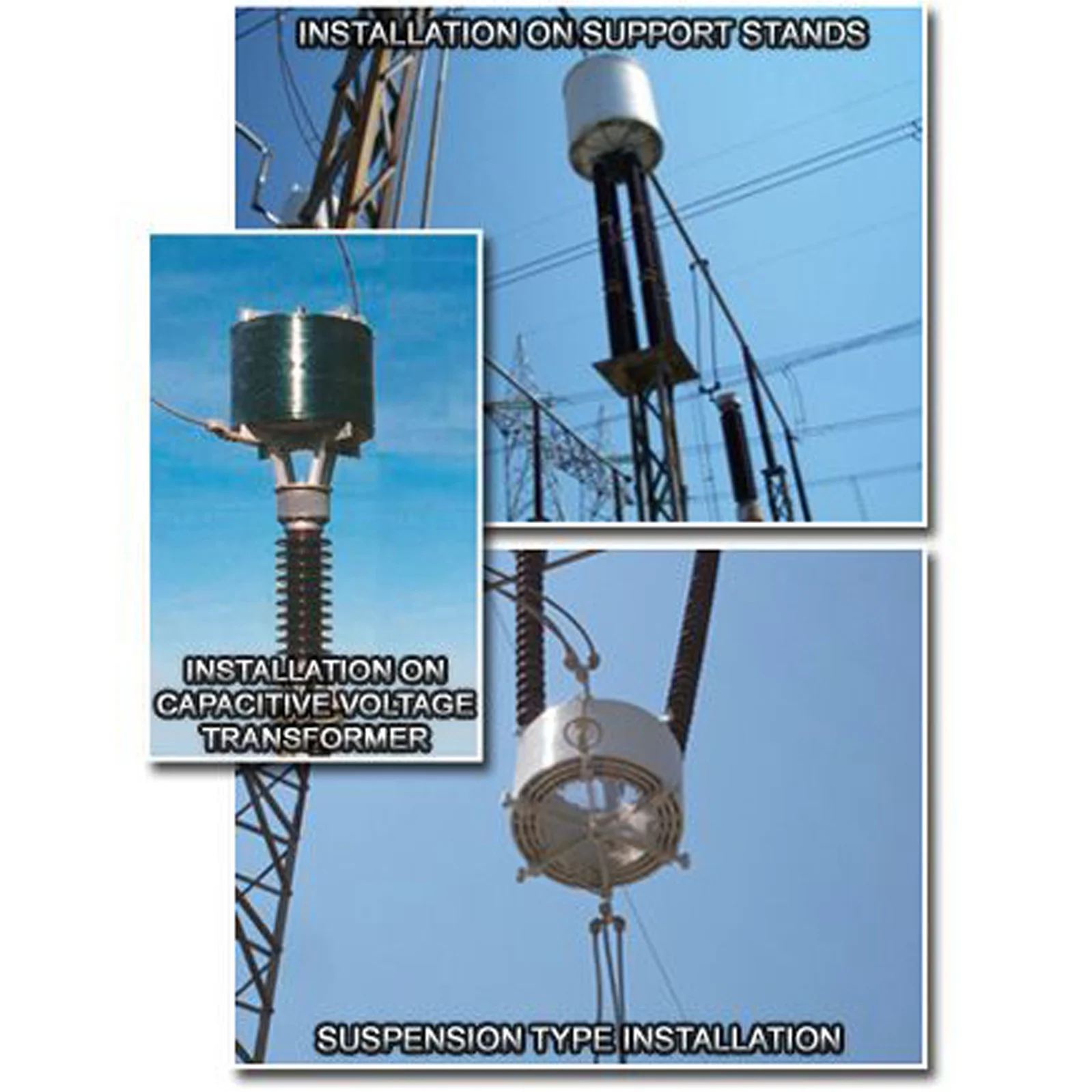

l Adecuadas para su instalación sobre transformadores de tensión capacitivos, soportes, aisladores o elementos de suspensión
l Baja capacitancia parásita y alto factor de calidad
l Esferas de corona suministradas para tensiones superiores a 245 kV
l Admiten diversos tipos de terminales de conductores
l Disponibles con configuraciones de terminales de tipo DIN o NEMA
Detalles de selección
l Inductancia de la trampa de línea (mH)
l Corriente nominal (A), a 50 o 60 Hz
l Corriente de cortocircuito (kA) y duración
l Rango de frecuencia de bloqueo (kHz)
l Tensión de red (kV)
l Impedancia de bloqueo, Zb
l Componente resistivo de la impedancia de bloqueo, Rb
l Disposición para montaje de transformador de tensión capacitivo (pedestal) o suspensión
l Requisitos especiales del terminal de conexión (DIN o NEMA)
l Barrera para aves
Anchos de banda de bloqueo de los dispositivos de sintonización
Límites de banda de las trampas de línea de banda ancha
Dimensiones para conexión y montaje
